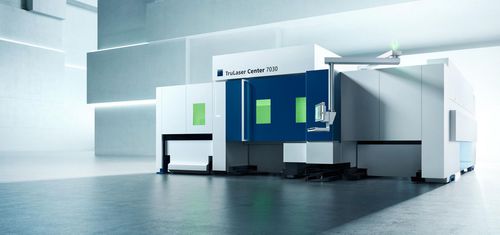

Machine de découpe et de gravure laser à fibre TruLaser Center 7030

laser 2Dpour aluminiumpour acier inoxydable

Présentation
La TruLaser Center 7030 est un système compact de découpe laser 2D entièrement automatisé qui intègre programmation, découpe, prélèvement, tri et dépôt dans une cellule de production unique. Conçue pour un fonctionnement continu et autonome, elle propose des options modulaires de déchargement et de liaison magasin.

Principaux avantages

• Chaîne de processus intégrée : programmation (TruTops Boost), découpe laser, prélèvement, tri et dépôt.
• Vision Equipment & Smart View pour la surveillance en continu de l’intérieur de la machine.
• SmartGate : appui mobile synchronisé évitant le basculement et le soudage accidentel des pièces.
• SortMaster Speed et SortMaster Box Linear pour prélèvement et empilage rapides des pièces grandes et délicates.
• SmartLift et plaque multi-ventouses pour sécuriser l’extraction des petites pièces et pièces filigranes.
• LoadMaster Center pour le chargement automatique des tôles avec technologie de pelage et raccord possible aux magasins.
• Changeur de buses automatique et axes additionnels pour des mises en configuration en parallèle et des découpes de contours dynamiques.

Composants et équipements

• SmartGate — appui mobile synchronisé avec la tête de coupe ; vérin d’éjection déterminant les points d’éjection optimaux selon la géométrie.
• SortMaster Speed — système d’extraction et d’empilage haute vitesse avec plaque d’aspiration pour pièces grandes et fragiles ; permet le prélèvement en parallèle à la production.
• SmartLift — broches pressant les pièces par le bas lors de l’extraction synchrone avec la plaque multi-ventouses.
• SortMaster Box / SortMaster Box Linear — unités de tri pour répartir les petites pièces dans plusieurs conteneurs en parallèle.
• LoadMaster Center — système de chargement automatique qui place les tôles brutes sur la table à brosses avec technologie de pelage performante.
• Changeur de buses automatique — échange programmé des buses dans l’armoire machine pour préparation en parallèle.
• TruTops Boost — logiciel de programmation générant automatiquement les propositions de découpe, prélèvement et tri.
• Vision Equipment & Smart View — caméras et éclairage fournissant des flux en direct pour une visibilité constante.
• Interface TouchPoint — dialogue opérateur intuitif et informations d’état de la cellule.

Données techniques
Surface d’implantation :
Longueur : 10135 mm
Largeur (chariot sorti) : 10720 mm
Largeur (chariot rentré) : 6420 mm
Hauteur : 3050 mm

Poids avec tous les groupes : 38860 kg

Champ d’action nominal :
Axe X : 3000 mm
Axe Y : 1500 mm
Axe Z : 120 mm

Données laser TruFiber 6001 :
Puissance laser maxi : 6000 W
Épaisseur maxi tôle acier : 12,7 mm
Épaisseur maxi tôle inox : 12,7 mm
Épaisseur maxi aluminium : 6 mm
Épaisseur maxi laiton : 6 mm
Épaisseur maxi cuivre : 6 mm

Données laser TruFiber 12001 :
Puissance laser maxi : 12000 W
Épaisseur maxi tôle acier : 12,7 mm
Épaisseur maxi tôle inox : 12,7 mm
Épaisseur maxi aluminium : 6 mm
Épaisseur maxi laiton : 6 mm
Épaisseur maxi cuivre : 6 mm

Automatisation déchargement — SmartGate :
Taille max des pièces : 160 mm x 160 mm
Taille min des pièces : 30 mm x 30 mm

Automatisation déchargement — SortMaster Speed :
Taille max des pièces : 2000 mm x 1500 mm
Taille min des pièces : 90 mm x 60 mm

Applications et bénéfices

• Découpe très rapide de tôles fines et moyennes avec interruption manuelle minimale.
• Usinage fiable des métaux non ferreux grâce aux options TruFiber pour gérer la réflexion arrière.
• Prélèvement et tri automatisés réduisant les arrêts de cycle et les reprises manuelles.
• Systèmes de manutention permettant le traitement fiable de pièces très petites et filigranes.

Caractéristiques / spécifications techniques

• Nom produit : TruLaser Center 7030
• Marque : TRUMPF
• Implantation : L 10135 mm × l 6420–10720 mm × H 3050 mm
• Poids (avec tous les groupes) : 38860 kg
• Champ de travail X × Y × Z : 3000 mm × 1500 mm × 120 mm
• Options laser : TruFiber 6001 (jusqu’à 6000 W) et TruFiber 12001 (jusqu’à 12000 W)
• Épaisseur max tôle (acier / inox) : 12,7 mm ; (aluminium / laiton / cuivre) : 6 mm
• Taille pièces SmartGate (max / min) : 160 × 160 mm / 30 × 30 mm
• Taille pièces SortMaster Speed (max / min) : 2000 × 1500 mm / 90 × 60 mm
• Modules automatisés principaux : SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Logiciels : TruTops Boost (programmation & nesting automatique), Smart View (supervision)
