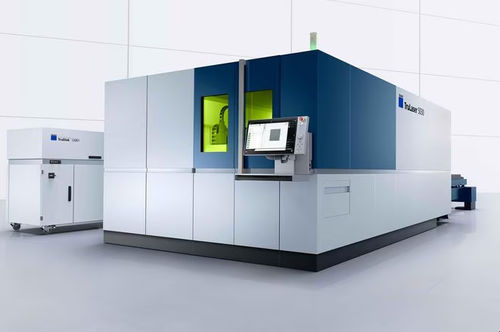

Machine de découpe et de gravure laser à fibre TruLaser 5030 fiber

laser 2Dpour aluminiumpour acier inoxydable

Aperçu
La TruLaser 5030 fiber, la TruLaser 5040 fiber et la TruLaser 5060 fiber sont des machines de découpe laser 2D à fibre destinées aux cadences élevées, à la qualité de pièce reproductible et à l'intégration d'automatismes. Disponibles avec sources TruFiber de 6 kW à 24 kW, elles traitent efficacement un large éventail de métaux tout en réduisant l'implication opérateur grâce à des fonctions d'assistance et d'automatisation intégrées.

Principaux avantages

• Réduction du coût pièce via une forte dynamique machine et des déplacements d'axes rapides pour contours complexes.
• Puissances laser élevées (jusqu'à 24 kW) et Active Speed Control pour une découpe stable et moins de rebut.
• BrightLine fiber et buses optimisées pour une qualité de bord et un enlèvement des pièces fiables.
• Modes Highspeed / Highspeed Eco pour augmenter le débit et réduire la consommation d'azote (Highspeed Eco ≈70% d'économie N2).
• Smart Nozzle Automation et LensLine pour maintenance automatisée des buses et lentilles.
• IHM Touchpoint pour une utilisation intuitive et des temps de mise en service réduits.
• Découpe grand format et fonction CoolLine pour contours fins sur aciers épais.

Applications & matériaux
Découpe de tôles fines à épaisses en acier de construction, inox, aluminium, cuivre et laiton. Les procédés BrightLine fiber, FlexLine, CoolLine, Nanojoints/Microjoints et les variantes Highspeed permettent d'adapter le processus au matériau, à l'épaisseur et à la qualité de bord requise.

Assistants & automatisation

• Part Station et Part Separator pour tri et manutention efficaces.
• Sorting Guide (assistance caméra), Smart Rerun pour reprise autonome après collisions légères, et MobileControl pour exploitation à distance.
• LoadMaster, LiftMaster et solutions de stockage pour chargement/déchargement semi- à totalement automatique et intégration en cellules.

Fiabilité de process & fonctions qualité

• Active Speed Control : surveillance du kerf et ajustement automatique de la vitesse pour stabilité malgré les variations matériau.
• DetectLine : positionnement de tôle et réglage du foyer par caméra.
• Cutting Assistant : optimisation des paramètres avec recommandations assistées par IA.
• PierceLine : perçage contrôlé et surveillé pour réduire les temps et améliorer la qualité.
• Smart Nozzle Automation & LensLine : détection/rectification automatiques pour prolonger la durée de vie des composants et la disponibilité.

Caractéristiques techniques (extrait)

• Modèles : TruLaser 5030 fiber, TruLaser 5040 fiber, TruLaser 5060 fiber.
• Sources laser : TruFiber 6001 / 9001 / 12001 / 24001 (6 kW–24 kW).
• Vitesse maximale simultanée : 280 m/min.
• Champ d'usinage exemples : 5030 — X 3000 × Y 1500 mm ; 5040 — X 4000 × Y 2000 mm ; 5060 pour plages X supérieures.
• Dimensions (L × l × H) exemples : 5030 — 9229 × 6145 × 2200 mm ; 5040 — 11200 × 6373 × 2200 mm.
• Poids machine (de base) : env. 11 700 kg (5030) / 14 300 kg (5040).
• Poids maxi pièce sans changeur lourd : 5030 — 1 100 kg ; 5040 — 2 000 kg ; valeurs supérieures avec changeur lourd.
• Épaisseurs maximales indicatives par TruFiber : 6001 ≈ 25 mm (acier), 9001 ≈ 30–40 mm, 12001/24001 ≈ 30–60 mm selon pack et matériau.
• Consommation typique en production (approx.) : 6001 — 11 kW ; 9001 — 14,5 kW ; 12001 — 16 kW ; 24001 — 27 kW.
