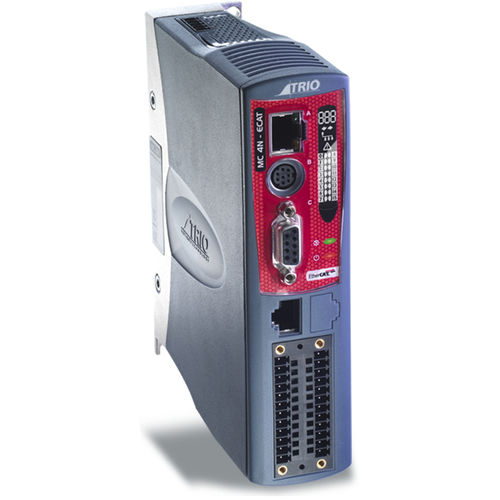

Contrôleur de mouvement multiaxe MC4N ECAT Series

servomoteurpas à pasEthernet

Le MC4N est un coordinateur de mouvement haute performance qui est dédié à l'utilisation de servomoteurs et de moteurs pas à pas à distance via le bus d'automatisation en temps réel EtherCAT. Il est basé sur une version améliorée du processeur ARM 11 de 532 MHz, ce qui le rend idéal pour les machines à grand nombre d'axes ou les applications robotiques. Jusqu'à 32 axes d'entraînement numérique EtherCAT Prise en charge des modes d'entraînement de position, de vitesse et de couple Jusqu'à 1024 E/S EtherCAT Protocole EtherCAT CoE pour CiA402 Interpolation linéaire, circulaire, hélicoïdale et sphérique Formes CAM flexibles, mouvement lié Port codeur isolé Prise en charge des codeurs absolus Biss, EnDAT et SSI Sortie liée au matériel pour le contrôle de la caméra / du laser Ethernet-IP / Modbus TCP / Trio ActiveX / Uniplay HMI / UDP / Interface Ethernet intégrée Calculs de mouvement précis à 64 bits avec le processeur ARM 11 à 532 MHz Programmation IEC 61131-3 Programmation BASIC multitâche Traitement de fichiers texte Transformations robotiques 4 entrées d'enregistrement à haute vitesse Ports RS232 et RS485 isolés Emplacement pour carte mémoire SD Extension E/S EtherCAT Extension E/S CANopen Écran LCD rétroéclairé Approuvé RoHS et CE Plug and Play Le MC4N prend en charge jusqu'à 32 axes de mouvement avec des registres de position entiers de 64 bits pour une résolution d'axe ultra précise. Les variateurs esclaves EtherCAT et les E/S peuvent être connectés et fonctionner en modes synchrones cycliques de position, de vitesse ou de couple, à condition qu'ils soient pris en charge par le variateur.
