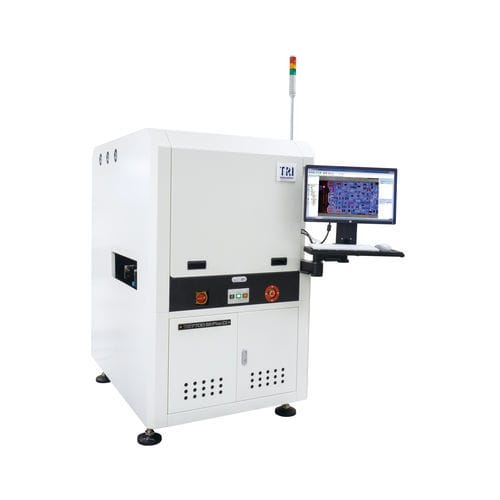

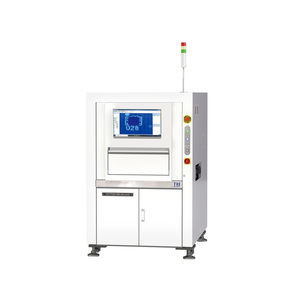

Système d'inspection optique TR7700 SII Plus CI

à UVpar vision vidéoà caméra

Présentation
Le TR7700 SII Plus CI est un système automatisé d'inspection de revêtement conformal pour circuits imprimés (PCB). Il associe une conception optique de haute précision à un éclairage multi-phase R/W + UV et à un logiciel d'imagerie avancé pour détecter les défauts de revêtement UV‑actif avec un minimum de faux appels. Conçu pour les lignes de production électroniques en continu, il prend en charge l'intégration SMEMA et la programmation de couverture intuitive pour un déploiement rapide.

Principales caractéristiques

• Inspection précise des revêtements UV‑actifs
• Programmation de couverture intuitive et formation simplifiée
• Mesure précise des surfaces de revêtement
• Réduction du bruit grâce à l'éclairage multi-phase

Optique et imagerie
Méthode d'imagerie: Dynamic Imaging
Caméra supérieure: 4 Mpix
Résolution d'imagerie: 10 µm, 15 µm (réglage usine)
Éclairage: Multi-phase R/W + UV
Vitesse d'imagerie: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)

Mouvement & manipulation des PCB
Contrôle axe X: Vis à billes + contrôleur servo AC
Contrôle axe Y: Vis à billes + contrôleur servo AC
Résolution axe X-Y: 1 µm
Taille max PCB: 500 x 460 mm
Épaisseur PCB: 0,6–5 mm
Poids max PCB: 3 kg
Dégagement supérieur: 50 mm; dégagement inférieur: 40 mm (100 mm optionnel)
Dégagement bord: 3 mm (5 mm optionnel)
Convoyeur: En ligne; Hauteur: 880–920 mm; Compatible SMEMA

Fonctions d'inspection

• Revêtement manquant
• Revêtement insuffisant
• Fissure
• Bulle / Vide
• Projection / Étalement / Contamination
• Débordement
• Mesure

Dimensions et poids
LxPxH: 1000 x 1400 x 1650 mm (hors tour de signalisation; hauteur tour 520 mm)
Poids: 600 kg

Caractéristiques techniques

• Modèle: TR7700 SII Plus CI
• Méthode d'imagerie: Dynamic Imaging
• Caméra supérieure: 4 Mpix
• Résolution d'imagerie: 10 µm, 15 µm (réglage usine)
• Éclairage: Multi-phase R/W + UV
• Vitesse d'imagerie: 60 cm²/sec (@10 µm) / 120 cm²/sec (@15 µm)
• Contrôle de mouvement: Vis à billes + contrôleur servo AC (X/Y)
• Résolution axe X-Y: 1 µm
• Taille max PCB: 500 x 460 mm
• Épaisseur PCB: 0,6–5 mm
• Poids max PCB: 3 kg
• Dégagement supérieur: 50 mm; dégagement inférieur: 40 mm (100 mm optionnel)
• Dégagement bord: 3 mm (5 mm optionnel)
• Convoyeur: En ligne, Hauteur 880–920 mm, Compatible SMEMA
• Dimensions (LxPxH): 1000 x 1400 x 1650 mm
• Poids: 600 kg
