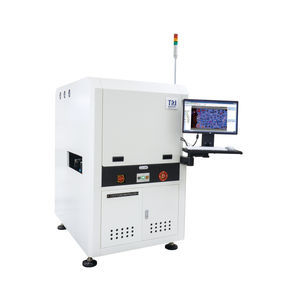

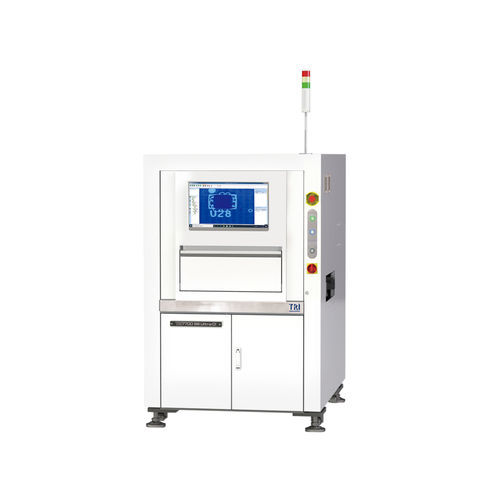

Système d'inspection numérique TR7700 SIII Ultra CI

par vision vidéoà caméraautomatique

Introduction
Le TR7700 SIII Ultra CI est un système d'inspection du revêtement conformal pour assemblages PCB intégrant un éclairage multi‑phase et une imagerie dynamique haute résolution pour détecter les défauts de revêtement, mesurer l'épaisseur et inspecter flux et colles.

Caractéristiques principales

• Inspection de revêtement conformal pour diverses applications PCB
• Programmation intelligente avec apprentissage automatique des zones de revêtement
• Mesure d'épaisseur de revêtement haute précision en option par capteur laser (35–750 μm)
• Imagerie dynamique à haut débit avec caméra supérieure 4 Mpix
• Capacités d'inspection flux et colle
• Prêt pour usine connectée avec tendances SPC en temps réel

Système optique
Méthode d'imagerie : Imagerie dynamique
Caméra supérieure : 4 Mpix
Résolution d'imagerie : 10 µm, 15 µm (réglage usine)
Éclairage : LED multi‑phase RGB+W+UV

Mesure d'épaisseur du revêtement (option)
Plage de mesure : 35 μm – 750 μm

Performance d'imagerie
Vitesse d'imagerie : 60 cm²/sec (@10 µm) ; 120 cm²/sec (@15 µm)

Table de mouvement et commande
Axes X‑Y‑Z : Vis à billes + servo AC avec contrôleur de mouvement
Résolution des axes : 1 µm

Gestion des cartes
Taille PCB max : 500 x 460 mm (variantes DL : 510 x 310 mm ×2 voies ; 510 x 590 mm ×1 voie)
Épaisseur PCB : 0,5 – 5 mm
Poids max PCB : 3 kg (optionnel 5 kg)
Dégagements : Haut 25 mm (opt. 50 mm) ; Bas 40 mm ; Bord 3 mm (opt. 5 mm)
Convoyeur : En ligne ; Hauteur 880–920 mm ; Compatible SMEMA

Fonctions d'inspection

• Défauts composants : manquant ; tombstoning ; billboarding ; polarité ; rotation ; décalage ; marquage incorrect (OCV) ; défectueux ; monté à l'envers ; composant en surplus ; corps étranger ; composant soulevé
• Défauts de brasure : excès de soudure ; insuffisance ; pontage ; broches traversantes ; broche relevée ; rayure/contamination golden finger
• Défauts de revêtement conformal : absence de revêtement ; revêtement insuffisant ; fissure ; bulle ; éclaboussure ; contamination ; coulure ; épaisseur ; hauteur de colle (laser 3D)

Dimensions et poids
WxDxH : TR7700 SIII Ultra CI : 1100 x 1720 x 1710 mm (DL : 1100 x 1820 x 1710 mm)
Poids : 940 kg (DL : 960 kg)

Vidéo
Vidéo embarquée disponible montrant les séquences d'inspection et la mesure d'épaisseur de revêtement en option.

Spécifications techniques

• Modèle : TR7700 SIII Ultra CI
• Méthode d'imagerie : Imagerie dynamique
• Caméra supérieure : 4 Mpix
• Résolution d'imagerie : 10 µm, 15 µm (réglage usine)
• Éclairage : LED multi‑phase RGB+W+UV
• Épaisseur du revêtement (option) : 35 μm – 750 μm
• Vitesse d'imagerie : 60 cm²/sec (@10 µm) ; 120 cm²/sec (@15 µm)
• Mouvement : Vis à billes + servo AC avec contrôleur ; Résolution X‑Y‑Z : 1 µm
• Taille PCB max : 500 x 460 mm (DL : 510 x 310 mm ×2 voies ; 510 x 590 mm ×1 voie)
• Épaisseur PCB : 0,5 – 5 mm
• Poids max PCB : 3 kg (optionnel 5 kg)
• Dégagements : Haut 25 mm (opt. 50 mm) ; Bas 40 mm ; Bord 3 mm (opt. 5 mm)
• Convoyeur : En ligne ; Hauteur 880–920 mm ; Compatible SMEMA
