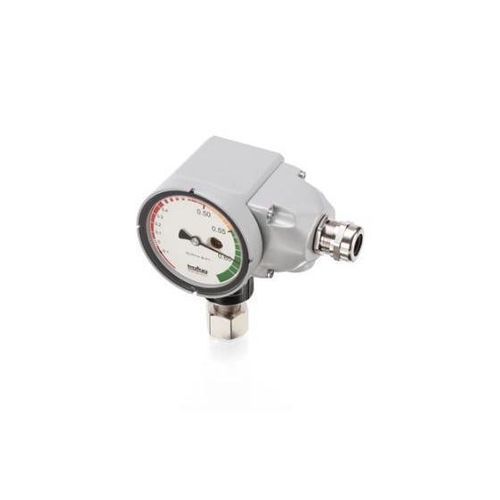

Contrôleur de densité gaz SF6 8739

À propos
Trafag, implantée en Suisse, fournit des instruments précis et sans maintenance conçus pour la surveillance de la densité du SF6 et des gaz d'isolation alternatifs. La mesure s'appuie sur le principe de référence de pression absolue et sur un capteur à quartz oscillant breveté. Le concept hybride intègre les deux principes dans un seul appareil, permettant une mesure directe de la densité du gaz et offrant des contacts de commutation ainsi qu'une communication Modbus.

Caractéristiques principales

• Grand cadran pour une lecture facilitée
• Jusqu'à quatre circuits séparés galvanique
• Entièrement compensé en température
• Adapté aux installations intérieures et extérieures
• Compatible avec le SF6 et une large gamme de gaz d'isolation mixtes alternatifs

Données techniques
Code produit : 8739
Désignation : Densimètre de gaz hybride 8739 avec contacts de commutation et sortie Modbus
Plage de mesure :

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Principe de mesure :

• Densimètre : système de mesure de gaz de référence à pression absolue
• Capteur : quartz oscillant

Signal de sortie :

• Densimètre : contact inverseur libre de potentiel (SPDT)
• Capteur : RS485 / Modbus (RTU)

Température ambiante : -40°C ... +80°C
Catégorie produit : Surveillance de densité de gaz
Applications : Technologie moyenne tension

Caractéristiques / spécifications

• Code produit : 8739
• Désignation modèle : Densimètre de gaz hybride 8739
• Plages de mesure : 0 ... 1300 kPa abs. @ 20°C; 0 ... 60 kg/m3
• Principes de mesure : système de référence pression absolue (densimètre) et quartz oscillant (capteur)
• Sorties : contacts de commutation SPDT (densimètre) et RS485 / Modbus RTU (capteur)
• Compensation en température : entièrement compensé
• Température de fonctionnement : -40°C à +80°C
• Installation : adapté intérieur/extérieur
• Conformité : compatible SF6 et gaz d'isolation mixtes alternatifs
