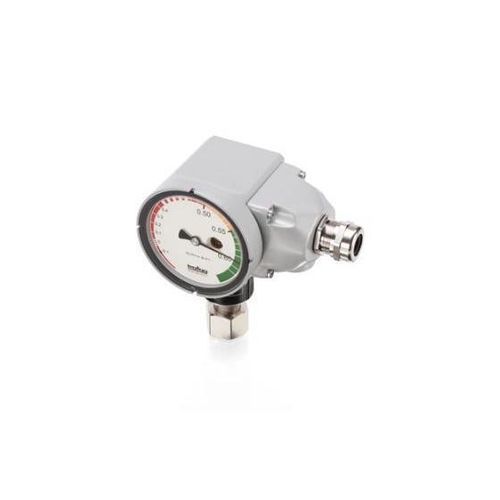

Contrôleur de densité gaz SF6 8729

À propos
Trafag, entreprise basée en Suisse, fournit des instruments précis, fiables et sans maintenance développés pour la surveillance de la densité du SF6 et de gaz alternatifs. La mesure repose sur le principe de référence de la densité du gaz ou sur la technologie brevetée du diapason à quartz. Les densimètres hybrides réunissent ces deux principes dans un seul instrument, offrant une solution fiable par mesure directe de la densité du gaz.

Caractéristiques principales

• Grand cadran pour une lecture aisée
• Jusqu'à quatre circuits séparés galvaniquement
• Entièrement compensé en température
• Adapté aux applications intérieures et extérieures
• Conforme au SF6 et à l'ensemble des gaz d'isolation mixtes alternatifs
• Conception hybride combinant densimètre de référence et capteur à quartz oscillant

Données techniques
Code produit : 8729
Désignation : Densimètre hybride pour gaz avec contacts de commutation et sortie courant
Plage de mesure :

• 0 ... 1300 kPa abs. @ 20°C
• 0 ... 60 kg/m3

Principe de mesure :

• Densimètre : Système de mesure de gaz par référence de pression absolue
• Capteur : Quartz oscillant

Signal de sortie :

• Densimètre : Inverseur libre de potentiel (SPDT)
• Capteur : 4 ... 20 mA

Température ambiante : -40°C ... +80°C
Catégorie produit : Surveillance de densité de gaz
Applications : Technologie moyenne tension

Caractéristiques / spécifications techniques

• Fabricant/Marque : Trafag
• Code produit : 8729
• Modèle : Densimètre hybride pour gaz (hybride = principe de référence de densité + capteur à quartz oscillant)
• Plage de mesure : 0 ... 1300 kPa abs. @ 20°C
• Unité alternative : 0 ... 60 kg/m3
• Principe de mesure (densimètre) : Système de mesure de gaz par référence de pression absolue
• Principe de mesure (capteur) : Quartz oscillant
• Sorties : Contact(s) inverseur(s) sans potentiel (SPDT) et sortie courant 4 ... 20 mA
• Jusqu'à quatre circuits séparés galvaniquement
• Compensation en température : Entièrement compensé
• Température ambiante de fonctionnement : -40°C à +80°C
• Adapté à l'installation intérieure et extérieure
• Conformité : SF6 et l'ensemble des gaz d'isolation mixtes alternatifs
• Application prévue : Technologie moyenne tension
