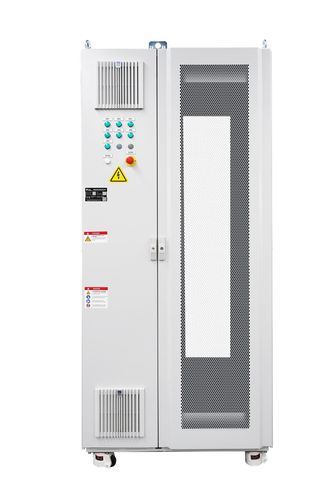

Coffret électrique de distribution RA1053

équipérackable 19"pour distribution électrique

Présentation du produit
La Sentinel Power Cabinet Series 48U (RA1053) est une armoire d'alimentation industrielle précâblée, certifiée UL 508A, conçue pour l'intégration de blocs d'alimentation programmables 19 pouces haute puissance. Disponible en configurations Sentinel-X 48U et Sentinel-Y 48U, elle offre une solution évolutive de 10 kW à 420 kW, prenant en charge jusqu'à sept modules de 60 kW dans une seule enceinte 48U. L'armoire intègre un busbar DC haute intensité dépassant 2000 A et une conception thermique prévue pour une élévation de température de 30K–50K au-dessus de l'ambiante à 100% de cycle de service, assurant un fonctionnement continu. Le refroidissement est assuré par une matrice de ventilateurs haute pression redondante avec >2000 CFM de débit total et des portes perforées 85% d'ouverture, ainsi que des capteurs de température par baie et une régulation automatique de puissance en cas de surchauffe. Pour la compatibilité réseau et la qualité de l'alimentation, le système inclut une correction active du facteur de puissance pour maintenir THDi < 5%, une séquence de démarrage progressif pour éviter les déclenchements intempestifs en amont, et une entrée triphasée équilibrée pour prévenir le déplacement du point neutre. Entrée compatible 3L+PE 600 A à 400 VAC / 480 VAC (50 Hz/60 Hz). SCCR standard 10 kA, option 65 kA. Châssis renforcé supportant 1600 kg, verrouillage de porte de sécurité, arrêt d'urgence à double canal et fonctions de contrôle à distance et d'alarme configurables.

Points clés

• Ultra-densité et évolutivité : 10 kW–420 kW dans un format 48U ; supporte jusqu'à 7 × 60 kW.
• Sécurité certifiée UL 508A : conformité UL 508A ; SCCR 10 kA standard, option 65 kA ; protection à limitation de courant.
• Précâblée, prête à l'emploi : distribution d'entrée AC et busbars DC haute intensité câblés en usine pour réduire le câblage sur site et le temps de mise en service.
• Gestion thermique avancée : ventilateurs redondants en toiture >2000 CFM, portes perforées 85%, surveillance de température par baie, régulation automatique de puissance en cas de surchauffe.
• Compatibilité réseau optimisée : PFC actif (THDi < 5%), démarrage échelonné, entrée triphasée équilibrée pour éviter le déplacement du point neutre.
• Conception robuste et configurable : châssis renforcé (capacité 1600 kg), verrouillage de porte, arrêt d'urgence double canal, options de contrôle distant et d'alarmes.

Caractéristiques / spécifications techniques

• Série : Sentinel Power Cabinet Series 48U
• Référence article : RA1053
• Plage de puissance : 10 kW – 420 kW (supporte jusqu'à sept modules de 60 kW)
• Busbar DC : distribution haute intensité >2000 A
• Conception thermique : élévation de 30K–50K au-dessus de l'ambiante à 100% de cycle
• Refroidissement : matrice de ventilateurs haute pression redondante >2000 CFM ; portes perforées 85% ; capteurs de température par baie ; régulation automatique de puissance
• Qualité d'alimentation : correction active du facteur de puissance, THDi < 5%
• Compatibilité d'entrée : 3L+PE 600 A à 400 VAC / 480 VAC ; 50 Hz / 60 Hz
• Indice de tenue au court-circuit (SCCR) : 10 kA standard ; option 65 kA
• Courant nominal : 600 A
• Tension nominale : 400 VAC / 480 VAC
• Dimensions externes (L*P*H) : 1000*1000*2200 mm
• Capacité mécanique du châssis : 1600 kg
• Sécurité et protections : démarrage échelonné, protection par limitation de courant, verrouillage de porte, arrêt d'urgence double canal
• Options client : configurations de modules, contrôle température et humidité de l'armoire, alarmes sonores et visuelles, options de contrôle à distance et d'affichage
