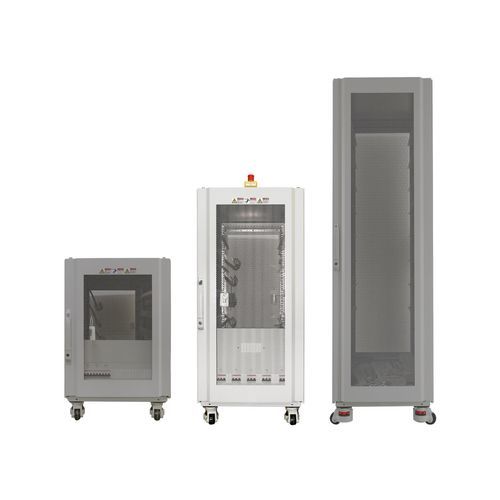

Baie serveur en acier RA1127

de type armoiresur piedrackable

L'armoire industrielle 19" 24U RA1127 est une enceinte autoportante 19" conçue pour les équipements serveurs, réseau et de contrôle en milieu industriel. Elle propose une construction en tôle peinturée, des supports de montage configurables et des composants électriques optionnels pour environnements exigeants.

Configurations et équipements fournis

• Version mixte 3U/4U : Par côté configurable en 6×3U ou 4×4U ; inclut bouton d'arrêt d'urgence (M32‑PV), 2 contacts de porte Siemens et plaque de cuivre mise à la terre. Poids net : 140 kg ; poids brut : 160 kg.
• Version châssis 3U : 6×3U par côté ; équipée de 6× disjoncteurs ABB S203M‑K32 et 1× bornier AC 3V/V ; plaque de cuivre mise à la terre incluse. Poids net : 145 kg ; poids brut : 160 kg.
• Version châssis 4U : 4×4U par côté ; équipée de 4× disjoncteurs ABB S203‑K32 et 1× bornier AC 3V/V ; plaque de cuivre non fournie. Poids net : 147 kg ; poids brut : 165 kg.
• Livrée avec châssis, portes avant/arrière, panneaux latéraux/supérieurs/inférieurs, barre de terre en cuivre (4,0 mm), goulotte câbles, barres de montage et fixations standards.

Caractéristiques principales

• Construction industrielle : Tôle peinturée (RAL 7035) avec renforts en profilé carré sur les portes et charnières à 150° pour un usage industriel.
• Accès sécurisé : Portes avant et arrière équipées de tiges de verrouillage avec fixations TS007 ; angle d'ouverture bloquable par butées.
• Montage optimisé : Largeur utile 482,6 mm (19"), entraxe du châssis 512,5 mm ; supports configurables (6×3U ou 4×4U par côté) pour agencement flexible des équipements.
• Mobilité et stabilité : Roulettes réglables en hauteur optionnelles (4× GD‑80) avec roulements Fuma et base ouverte pour une installation autoportante stable.
• Conformité : Conçu pour répondre aux normes CE, UL, VDE, CCC et SAA.

Caractéristiques / spécifications techniques

• Dénomination commerciale : 24U Cabinet
• Article Number : RA1127
• Manufacturer Code : BJ9900098
• Matériau / Finition : Tôle peinturée, RAL 7035
• Largeur de montage utile : 482,6 mm (19")
• Entraaxe du châssis : 512,5 mm
• Options supports de montage : 6×3U ou 4×4U par côté
• Profondeur externe : 1070 mm ou 760 mm (selon variante)
• Référence puissance de montage : 3U ou 4U (selon variante)
• Caractéristiques portes : Renforts en profilé carré, charnières 150°, tiges de verrouillage (TS007)
• Fixations / connecteurs inclus : Fixations tiges TS007 (4× M6×12) et connecteurs latéraux TS008
• Mise à la terre : Plaque de cuivre mise à la terre incluse (4,0 mm) pour certaines versions
• Poids net (selon configuration) : 140 kg / 145 kg / 147 kg
• Poids brut (selon configuration) : 160 kg / 160 kg / 165 kg
• Composants électriques inclus (selon variante) : Disjoncteurs ABB, bornier AC 3V/V, arrêt d'urgence (M32‑PV) sur certaines variantes
• Accessoires optionnels : Roulettes (4× GD‑80), arrêt d'urgence, alimentation, barres de sortie en cuivre (pièces électriques sur mesure sur demande)
• Normes / Certifications : CE, UL, VDE, CCC, SAA
• Emballage : Caisse en bois
