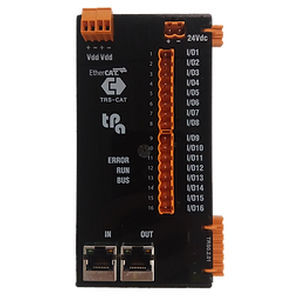

Coupleur Ethernet TRS-CAT

EtherCATde bus de terraind'E/S

Les coupleurs Tpa permettent de connecter les modules d'extension aux bus de terrain mis en œuvre. Chaque dispositif dispose de 16 lignes d'E/S numériques à 24 V (résistance aux courts-circuits, signaux LED), ce qui permet de mieux amortir le coût du nœud. Vous trouverez également dans cette section des coupleurs personnalisés, conçus et développés pour permettre à des dispositifs spécifiques de s'interfacer avec différents bus de terrain, tels que les blocs d'électrovannes, par exemple. Deux câbles LAN avec le logo EtherCAT EtherCAT est une technologie de communication en temps réel basée sur Ethernet, particulièrement adaptée à la communication entre les systèmes de contrôle et les périphériques, tels que les systèmes d'E/S, les capteurs et les variateurs. EtherCAT permet d'utiliser Ethernet dans le domaine de l'automatisation industrielle, car il offre des temps de mise à jour courts, une faible gigue de communication et un prix peu élevé. EtherCAT peut optimiser les performances du réseau grâce à tous les dispositifs esclaves du réseau qui traitent directement la trame à la volée. L'utilisation de l'horloge distribuée nous permet de synchroniser tous les dispositifs secondaires avec une gigue inférieure à 1 μs. En ce qui concerne l'interface avec les applications, EtherCAT peut utiliser les protocoles CoE (CANopen over EtherCAT), SoE (SERCOS over EtherCAT), FoE (File Access over EtherCAT) et EoE (Ethernet over EtherCAT), afin de garantir la compatibilité avec les technologies de bus de terrain en temps réel les plus courantes et avec les technologies Ethernet standard, telles que TCP/IP, UDP/IP ou FTP. Le coupleur TRS-CAT permet de connecter un bus EtherCAT à un bus TRS et peut être monté sur des rails DIN. Le TRS-CAT est un dispositif esclave complexe (coupleur de bus) conformément aux spécifications de l'ETG. Le TRS-CAT comprend 16 lignes d'E/S numériques bidirectionnelles, chacune pouvant être configurée comme entrée ou sortie.
