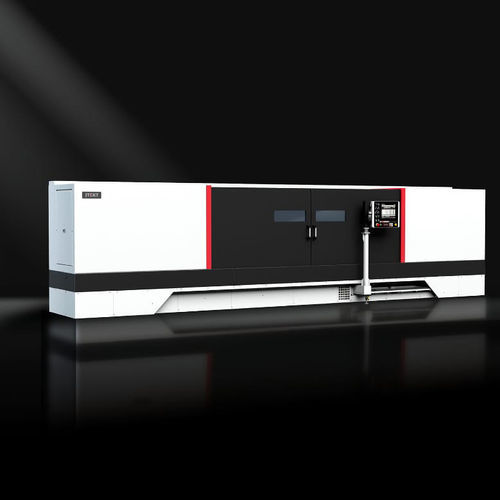

Rectifieuse cylindrique G5

pour arbrepour pièce de grande dimensionCNC

Présentation
La série G5 est une rectifieuse cylindrique CNC destinée au meulage haute précision de pièces de grande dimension. Une capacité de charge accrue et une structure à haute rigidité assurent une qualité d'usinage stable. L'automatisation de la détermination des conditions d'usinage, la mesure automatique du diamètre et le réglage automatique des appuis réduisent la variabilité liée au savoir‑faire opérateur et diminuent la charge de travail. STAT BEARING®, des surfaces coulissantes usinées par raclage de précision, ainsi que des dispositifs de maîtrise thermique et antivibratoire permettent de conserver une haute précision sur les grands rouleaux et arbres sur le long terme.

Avantages

• L'automatisation des réglages et des mesures réduit la charge liée à la définition des paramètres d'usinage et limite les écarts dus aux différences de compétence.
• La mesure automatique du diamètre et le réglage des appuis facilitent l'exploitation et contribuent à la stabilité de la qualité d'usinage.
• Le raclage de précision des surfaces coulissantes principales, les mesures contre les déplacements thermiques et le banc à faible vibration maintiennent la précision durablement.
• Prise en charge de pièces plus grandes et plus lourdes grâce à une capacité de charge entre centres jusqu'à 1 500 kg (options), un broche‑meule à forte puissance et des diamètres de meule accrus.

Principales fonctions

• Mesure de diamètre et réglage automatique des appuis
• Détermination automatique des conditions d'usinage via le mode 'Easy Operation'
• Poignée steer-by-wire et pupitre de commande coulissant pour l'aide à l'opération
• Capacité de pièce jusqu'à 1 500 kg entre centres (selon modèle/spécification)
• Moteur broche‑meule : 11 kW (standard) [15 kW en option]
• Fonction de réglage du cône du contre‑pointe
• Banc haute rigidité, faible vibration et surfaces raclées de précision
• STAT BEARING® (palier fluide) pour réduction de l'usure et grande rigidité/amortissement
• Capotage intégral entre centres, modes sleep‑in/wake‑up et fonctions de visualisation de l'énergie pour la sécurité et l'environnement

Caractéristiques machine
Distance entre centres (mm) : 1 000 / 1 600 / 2 500 / 3 200 / 4 000
Passage sur table (mm) : φ560
Diamètre de meulage (mm) : φ0–φ550
Poids admissible entre centres (kg) : 500 [1 000 / 1 500]
Diamètre extérieur de la meule (mm) : φ610 [φ760]
Vitesse périphérique de la meule (m/s) : 33 [45]
Moteur broche‑meule (kW) : 11 [15]
Poids net (kg) : 8 000 / 10 000 / 12 000 / 14 000 / 17 000
[ ] indiquent les spécifications en option
