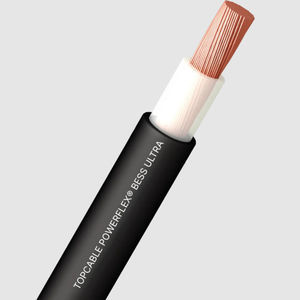

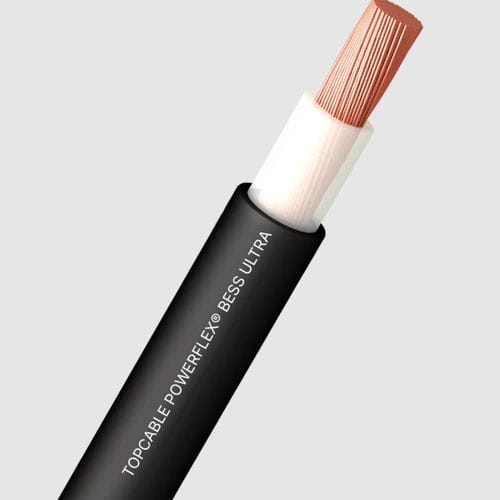

Câble électrique d'alimentation POWERFLEX® BESS ULTRA

résistant aux chocsrésistant à l'huilerésistant aux UV

Résumé
POWERFLEX® BESS ULTRA 1,8/3kV est un câble d'alimentation extra-souple conçu pour les systèmes de stockage d'énergie par batteries (BESS) exigeants et les installations réseaux critiques. Sa grande souplesse facilite le routage dans des espaces confinés ou des tracés complexes tout en offrant isolation et gaine adaptées aux installations extérieures, enterrées ou en canalisation.

Applications typiques

• Distribution d'alimentation principale CC : centralisation de l'alimentation de plusieurs baies de batteries vers le bus CC principal avec isolation et propriétés retardatrices de flamme.
• Connexions inter-cellules et inter-modules : liaisons internes entre cellules et modules à l'intérieur d'armoires et de racks pour un transfert CC sécurisé.
• Intégration AC et raccordement au réseau : liaisons entre l'onduleur du système batterie et l'installation ou le réseau pour une exportation et une synchronisation stables.

Construction

• Conducteur : Cuivre, classe 5 (souple) et classe 6 (très souple) jusqu'à 150 mm².
• Isolation : XLPE, couleur naturelle.
• Gaine extérieure : PVC (souple), couleur noire.

Normes et conformité

• Conforme à IEC 60502-1.
• Normes et homologations : CE ; RoHS.
• Règlement Produits de Construction : réaction au feu Eca (EN 50575).

Caractéristiques principales

• Performances électriques : Tension de conception 1,8/3 (3,6) kV AC ; 4,5 (5,4) kV DC.
• Performances thermiques : Température maximale du conducteur 90°C ; température maximale en court-circuit 250°C (max. 5 s) ; température minimale de service -40°C (installations fixes et protégées) ; température minimale d'installation et de manipulation 0°C (surface du câble).
• Comportement au feu : Non-propagation de la flamme selon EN 60332-1 et IEC 60332-1 ; réaction au feu CPR : Eca (EN 50575) ; émissions d'halogènes réduites (Chlore <15%).
• Performances mécaniques : Rayon de courbure minimum à l'installation 5× diamètre (≤ 50 mm) et 6× diamètre (> 50 mm) ; résistance aux chocs AG2 (gravité moyenne).
• Performances environnementales : Bonne résistance chimique et aux huiles ; résistance aux UV (UNE 211605) ; résistance à l'eau : AD8 (submersion).
• Conditions d'installation : Adapté à l'air libre, enterré, en gainage et en chemin de câble ; peut être installé en extérieur et enterré sans protection supplémentaire.
• Autre : Marquage au mètre.

Remarque
Les informations fournies sont à titre indicatif et n'ont pas de valeur juridique. Les spécifications, valeurs et données techniques peuvent être modifiées sans préavis. La fiche technique PDF officielle est la source faisant foi pour les données produit vérifiées.

Spécifications techniques

• Famille de produit : POWERFLEX® BESS ULTRA
• Tension de conception (AC) : 1,8/3 (3,6) kV
• Tension de conception (DC) : 4,5 (5,4) kV
• Matériau et classe du conducteur : Cuivre classe 5 et classe 6 jusqu'à 150 mm²
• Matériau d'isolation : XLPE (naturel)
• Matériau de la gaine extérieure : PVC (souple), noir
• Normes : IEC 60502-1 ; CE ; RoHS
• CPR réaction au feu : Eca (EN 50575)
• Performances thermiques : max conducteur 90°C ; court-circuit 250°C (max. 5 s) ; service -40°C ; installation 0°C
• Mécanique : rayon de courbure 5× (≤50 mm) / 6× (>50 mm) ; impact AG2
• Environnement : résistant aux UV (UNE 211605) ; submersion AD8 ; bonne résistance chimique et aux huiles
