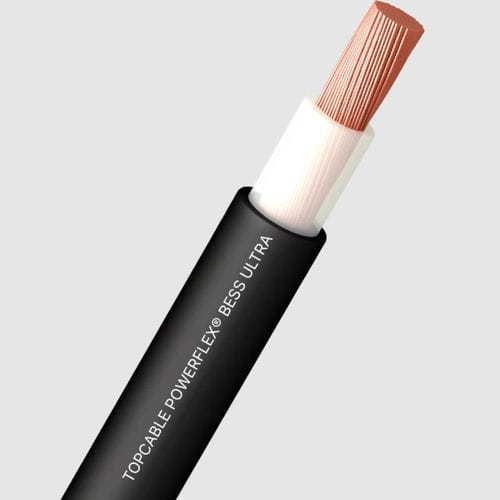

Câble électrique d'alimentation POWERFLEX® BESS ULTRA

résistant aux UVà retardateur de flammerésistant à l'eau

Présentation
Câble d'énergie extra-souple conçu et fabriqué pour les systèmes de stockage d'énergie par batteries (BESS) et les installations réseaux exigeantes. Câble optimisé pour tracés complexes : facilite l'installation et réduit le temps de pose. Adapté à l'enfouissement, à la pose en canalisation et à l'usage extérieur sans protection supplémentaire. Résistance à l'eau : AD8 (immersion totale). Conforme à IEC 60502-1 et UNE 21123-2.

Applications typiques

• Distribution d'alimentation : câbles de distribution CC centralisant l'alimentation de plusieurs baies de batteries vers le bus CC principal.
• Connexions de modules : liaisons intercellulaires et intermodulaires au sein des armoires/baies pour un transfert d'énergie sûr et efficace.
• Intégration AC et raccordement au réseau : câbles reliant l'onduleur du système de batterie à l'installation ou au réseau pour une exportation d'énergie stable et une synchronisation fiable.

Construction

• Conducteur : Cuivre, classe 5 (souple) jusqu'à 150 mm² ; Cuivre, classe 6 (souple) à partir de 185 mm².
• Isolation : XLPE, couleur naturelle.
• Gaine extérieure : PVC souple, noire.

Normes / Conformité

• Selon : IEC 60502-1 ; UNE 21123-2.
• Homologations : CE ; KEMA-KEUR ; BUREAU VERITAS ; AENOR ; RoHS ; RETIE.
• Règlement Produits de Construction : Eca (EN 50575).

Performances et caractéristiques

• Caractéristiques électriques : 0,6/1 (1,2) kV AC ; 1,5 (1,8) kV DC.
• Caractéristiques thermiques : Température maximale conducteur : 90 °C ; Température maximale en court-circuit : 250 °C (max. 5 s) ; Température minimale de service : -40 °C (installations fixes et protégées) ; Température minimale d'installation/maniement : 0 °C (sur surface du câble).
• Comportement au feu : Non propagation de la flamme selon EN 60332-1 et IEC 60332-1 ; Réaction au feu RPC : Eca selon EN 50575 ; Émission réduite d'halogènes (Chlore < 15%).
• Caractéristiques mécaniques : Rayon de courbure minimum à l'installation : 5× diamètre (diamètre ≤ 50 mm) ; 6× diamètre (diamètre > 50 mm). Résistance aux chocs : AG2 (gravité moyenne).
• Caractéristiques environnementales : Bonne résistance chimique et aux huiles ; Résistance aux UV (UNE 211605) ; Résistance à l'eau : AD8 (submersion).
• Conditions d'installation : À l'air libre, enterré, en canalisation, en plateau.
• Autre : Marquage métrique.

Remarques
Les données et rendus techniques sont indicatifs et peuvent être modifiés par le fabricant. Pour les exigences de projet détaillées, se référer à la fiche technique officielle de POWERFLEX® BESS ULTRA.

Caractéristiques / Spécifications techniques (résumé)

• Désignation commerciale : POWERFLEX® BESS ULTRA
• Tension assignée AC : 0,6/1 (1,2) kV
• Tension assignée DC : 1,5 (1,8) kV
• Conducteur : Cuivre, classe 5 (souple)
• Isolation : XLPE (couleur naturelle)
• Gaine : PVC souple, noire
• Température maxi conducteur : 90 °C
• Température maxi court-circuit : 250 °C (max. 5 s)
• Température de service mini : -40 °C (installations fixes)
• Installation : extérieur, plateau, enterré, canalisation
• Comportement au feu : EN 60332-1 / IEC 60332-1 (non propagation) ; RPC Eca (EN 50575)
• Résistance eau : AD8 (submersion)
• Rayon de courbure minimum : 5× diamètre (≤50 mm) / 6× diamètre (>50 mm)
• Normes : IEC 60502-1, UNE 21123-2
