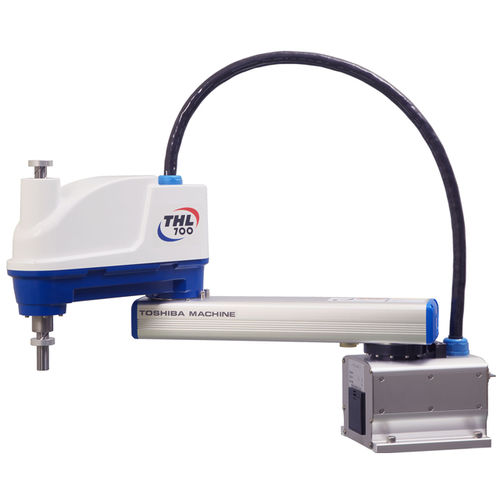

Robot SCARA THL700
4 axespour l'assemblaged'emballage

robot SCARA
robot SCARA
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
SCARA
Nombre d'axes
4 axes
Fonction
pour l'assemblage, d'emballage, de chargement, de déchargement
Montage
au sol, pour montage au plafond
Domaine d'application
pour l'industrie agroalimentaire, pour l'industrie électronique, pour l'industrie pharmaceutique, pour la plasturgie
Autres caractéristiques
haute précision
Charge maximale

10 kg
(22,046 lb)

Rayon d'action

700 mm
(27,56 in)

Répétabilité

0,015 mm
(0,0006 in)

Vitesse

2 m/s, 7,9 m/s
(6,6 ft/s, 25,9 ft/s)

Température de fonctionnement

20 °C
(68 °F)

Poids

24 kg
(52,9 lb)

Longueur

Max: 1 000 mm
(39,4 in)

Min: 300 mm
(11,8 in)

Description

Les robots SCARA de la série THL comprennent les modèles THL500, THL600 et THL700 avec des longueurs de bras de 500 mm, 600 mm et 700 mm respectivement. Chaque THL offre une charge utile de 10 kg. Les temps de cycle (avec une charge de 2 kg) sont de 0,45 seconde pour le THL500 et le THL600, et de 0,50 seconde pour le THL700. Tous les robots THL disposent d'une enveloppe de travail de 4 axes, avec une rotation de l'axe Z de 360º. Caractéristiques et avantages - Faible coût - Travaux légers à moyens - Idéal pour les applications de chargement et de déchargement - Idéal pour les travaux d'emballage et d'assemblage en fin de chaîne *1 : Les taux d'accélération/décélération peuvent être limités en fonction du modèle de mouvement, de la masse de la charge et de la quantité de décalage. *2 : Lorsque la température de l'environnement est constante à 20℃. Précision de positionnement répétable dans un mouvement unidirectionnel, mais pas de précision de positionnement absolue. *3 : Horizontal 300 mm, vertical 25 mm, aller-retour. Le fonctionnement continu n'est pas possible au-delà du rapport de charge effectif. *4: Des joints pneumatiques sont prévus sur la base. Veuillez vous référer aux dessins pour les détails des joints pneumatiques. Les tuyaux doivent être fournis par les clients.

---
