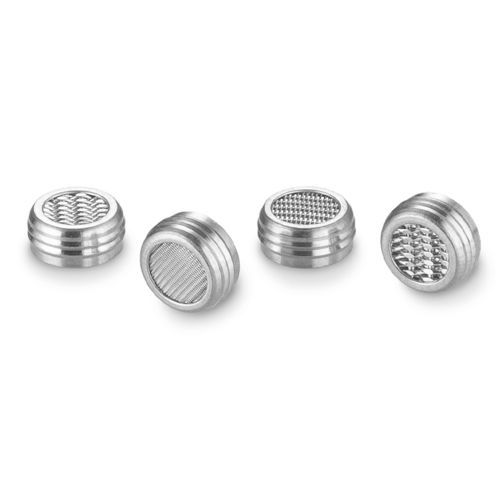

Disque filtrant en maille d'acier inoxydable SCRM4551075S

Ce filtre de sécurité en acier inoxydable est conçu pour protéger les composants critiques de contrôle des fluides contre les contaminations indésirables. Spécialement conçu pour une installation facile dans des boîtiers et raccords en plastique, ce filtre utilise un design unique de pressage pour assurer la rétention. Le maillage en fil tissé du filtre est assemblé à l'aide d'un procédé exclusif offrant une intégrité et une durée de vie supérieures. Ce filtre de dernier recours est disponible dans une gamme de tailles de microns allant de 40 à 170 microns. - Configuration de montage : Pressé - Dans le plastique - Taux de Lohm : Aussi bas que 170 Lohms - Taille de micron : 40 à 170 microns - Diamètre de la pièce : 5,46 mm - Diamètre du passage filtrable : 5,36 mm Performance générale - Type d'écran : Maillage en fil tissé - Direction du flux : Flux bidirectionnel - Numéro de dessin du trou d'installation : 1INST043237S - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Écran : Acier inoxydable 316 Numéros de pièce et spécifications - SCRM4551040S : 40 microns, 185 Lohms, 2,8 mm², 0,05, 0,26 grammes - SCRM4551075S : 75 microns, 170 Lohms, 2,4 mm², 0,10, 0,26 grammes - SCRM4551125S : 125 microns, 255 Lohms, 2,1 mm², 0,18, 0,26 grammes - SCRM4551170S : 170 microns, 205 Lohms, 2,8 mm², 0,49, 0,26 grammes Procédure d'installation - Procédure d'installation disponible en PDF (voir section documents). Outils d'installation et de fabrication - Numéro de dessin de l'outil d'installation : CCRT0900170S Pièces de rechange et accessoires - CCRT0900170S : Outil d'installation d'écran pressé 5,5 mm Faits clés sur le produit - Configuration de montage : Pressé - Dans le plastique - Taux de Lohm : Aussi bas que 170 Lohms - Taille de micron : 40 à 170 microns - Diamètre de la pièce : 5,46 mm - Diamètre du passage filtrable : 5,36 mm Courbe de flux, section transversale, dimensions et vues du trou d'installation - Voir les images dans la section images secondaires pour des diagrammes techniques détaillés. Pour plus d'informations - Manuel de microhydraulique industrielle des solutions automobiles et industrielles Page B33-B34, B36 (voir section documents). Enveloppe CAO - Modèle de filtre de sécurité à écran pressé 5,5 mm (téléchargeable depuis le site du fabricant). Cartes de ressources - La performance du système dépend de la propreté, numéro ROB - Un système de notation pour les écrans de sécurité, contrôle de la contamination, adaptation des composants de contrôle des fluides pour les applications à hydrogène (voir le site du fabricant pour plus de détails). Spécifications techniques - Type d'écran : Maillage en fil tissé - Direction du flux : Bidirectionnel - Numéro de dessin du trou d'installation : 1INST043237S - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement - Matériau du corps : Acier inoxydable 303 - Matériau de l'écran : Acier inoxydable 316 - Tailles de micron : 40, 75, 125, 170 microns - Taux de Lohm : 170–255 Lohms - Diamètre de la pièce : 5,46 mm - Diamètre du passage filtrable : 5,36 mm - Poids approximatif : 0,26 grammes
