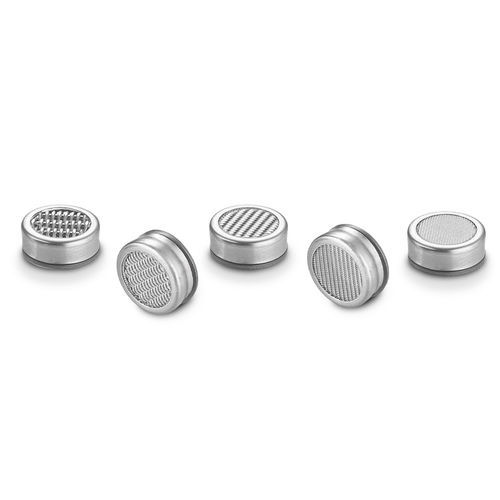

Disque filtrant SCRM series

Ce filtre de sécurité en acier inoxydable est conçu pour protéger les composants critiques de contrôle des fluides contre les contaminations indésirables. Le filtre utilise un design en treillis métallique tissé qui est assemblé grâce à un procédé exclusif garantissant une grande résistance et intégrité. Il est conçu pour des applications à très haute pression où de telles pressions pourraient autrement provoquer la rupture d'un écran s'il était obstrué. Le filtre est conçu pour s'insérer dans un trou à fond plat percé et doit être retenu par un moyen secondaire. Ce filtre de dernier recours est disponible dans une gamme de tailles de microns allant de 40 à 300 microns. - Configuration de montage : Cartouche - Retenue par le client - Taux de Lohm : Aussi bas que 35 Lohms - Taille de micron : 40 à 300 microns - Diamètre de la pièce : 9,93 mm - Diamètre du passage filtrable : Jusqu'à 7,56 mm Performance Générale - Type d'écran : Treillis métallique tissé - Direction du flux : Flux bidirectionnel - Pression d'éclatement minimale : 24 MPa Matériaux - Corps : Acier inoxydable 305 - Pintal : Acier inoxydable 17-7 - Écran : Acier inoxydable 316 Numéros de pièce et spécifications - SCRM7101040S : 40 microns, 70 Lohms, 11,6 mm², 0,22, 0,71 grammes, 1INST080661S - SCRM7101075S : 75 microns, 60 Lohms, 9,6 mm², 0,39, 0,71 grammes, 1INST089553S - SCRM7101125S : 125 microns, 65 Lohms, 7,4 mm², 0,65, 0,84 grammes, 1INST089555S - SCRM7101170S : 170 microns, 45 Lohms, 8,7 mm², 1,53, 0,88 grammes, 1INST089557S - SCRM7101300S : 300 microns, 35 Lohms, 10,0 mm², 6,75, 0,90 grammes, 1INST089559S - Courbe de débit : Voir l'image de la courbe de débit dans les images secondaires. - Vue en coupe : Voir l'image en coupe dans les images secondaires. - Vue dimensionnelle : Voir l'image dimensionnelle dans les images secondaires. - Détails du trou d'installation : Voir les images du trou d'installation dans les images secondaires pour les différentes versions de microns (40, 75, 125, 170, 300 microns). Faits clés sur le produit : - Configuration de montage : Cartouche - Retenue par le client - Taux de Lohm : Aussi bas que 35 Lohms - Taille de micron : 40 à 300 microns - Diamètre de la pièce : 9,93 mm - Diamètre du passage filtrable : Jusqu'à 7,56 mm
