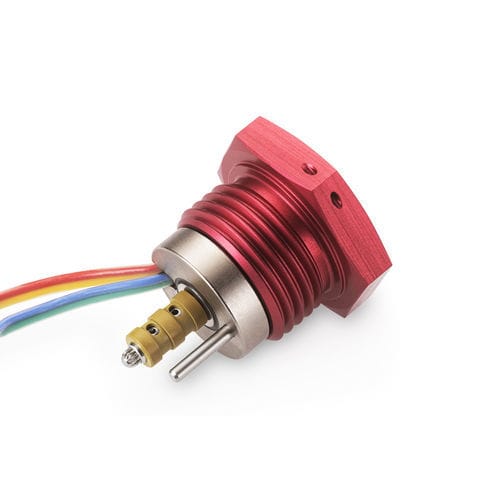

Électrovanne à commande directe SDBB series

2 voiesmultipleà faible consommation

L'électrovanne à double bobine avec portage à 360° utilise un design unique MultiSeal® qui offre une flexibilité de portage à 360° en échange d'une réduction de la capacité de débit. Elle intègre également une bobine supplémentaire pour fournir une redondance électrique pour plus de sécurité. En conséquence, la taille et le poids de l'ensemble sont légèrement augmentés par rapport à la configuration à bobine unique. La technologie MultiSeal élimine l'utilisation de joints toriques, offrant des économies d'espace et de poids significatives. Le design innovant de la bobine de la vanne offre une faible consommation d'énergie et des temps de réponse rapides. - Taux de Lohm : 3500 Lohms max - Pression de fonctionnement : 3000 psid - Fuite : 1 cc / minute max - Poids : 0,21 lbs max - Configuration unique MultiSeal® Performance générale - Pression de fonctionnement : 3000 psid - Température ambiante de fonctionnement : -65°F à 275°F - Température du fluide de fonctionnement : -65°F à 275°F - Fuite interne : 1 cc / minute max à la pression nominale - Fuite externe : 0 cc - Taux de Lohm : 3500 Lohms - Consommation de courant : 0,35 ampères à 28 VDC à 70°F (9,8 Watts) - Tension de fonctionnement max : 32 VDC - Résistance : 73,6 - 86,4 Ohms à 70°F - Tension d'enclenchement : 18 VDC max à 275°F et 3000 psi pour chaque bobine - Tension de décrochage : 1 VDC min à 70°F et 3000 psi avec les deux bobines alimentées - Temps de réponse d'enclenchement (28 VDC à 70°F et pression nominale) : 0,035 secondes max - Temps de réponse de décrochage (28 VDC à 70°F et pression nominale) : 0,035 secondes max - Taille nominale des trous de l'écran : 0,004 pouces - Poids : 0,21 lbs max Matériaux Parties mouillées - Filtre écran : 304L CRES, ASTM A666, Passivé - MultiSeal : Polyamide-Imide, AMS 3670 - Corps et siège de bille : 15-5 PH CRES, AMS 5659, Passivé - Bille et goupille : 440C CRES, AMS 5630, Passivé - Arbre : 440C CRES, AMS-QQ-S-763, Passivé - Ressort : 302 CRES, AMS 5688, Passivé - Bouchon et tige de poussée : 303 CRES, QQ-S-763C, Passivé - Brides et plongeurs : Si Iron BFM, ASTM A867, Nickelé / AMS 2404 - Shunt : 22-13-5 CRES, AMS 5764, Nickelé / AMS 2404 - Cales et entretoises : 302 CRES, ASTM A666, Passivé - Brasage : Alliage d'argent, AMS 4774, Nickelé / AMS 2404 Parties non mouillées - Couvercle : Si Iron BFM, ASTM A867, Nickelé / AMS 2404 - Reteneur : 2024 T-351 AL, AMS-QQ-A-225 / 6, Anodisé / MIL-PRF-8625 Type II - Anneau de retenue : 302 CRES, ASTM A313 / A313M, Passivé - Bobine : Fil de cuivre magnétique, NEMA MW1000 / MW16 - Séparateur de bobine : Aramide, ANSI NEMA FI 3 - Tube rétractable : PVDF et PTFE, AMS-DTL-23053 / 8 & / 12 - Ruban isolant : Polyimide, ASTM D5213 - Soudure : Sb05A, J-STD-006 - Composé de potting : Stycast 2762FT, Catalyseur 17 - Fil de plomb : 22 AWG, SAE AS22759 / 11 Numéros de pièce et spécifications - SDBB2532002A : 3000 psi, Skydrol, Normalement ouvert, Fil de plomb avant - SDBB2532003A : 3000 psi, Skydrol, Normalement fermé, Fil de plomb avant - SDBB2532012A : 3000 psi, MIL-PRF-5606 ou MIL-PRF-83282, Normalement ouvert, Fil de plomb avant - SDBB2532013A : 3000 psi, MIL-PRF-5606 ou MIL-PRF-83282, Normalement fermé, Fil de plomb avant Pièces de rechange et accessoires - CUTA2500221B : Outil d'extraction MultiSeal - SDBB2530108A : MultiSeal de rechange - CUTA2500121A : Dispositif de test - Courbe de débit, vue en coupe, vue dimensionnelle et détails de montage disponibles (voir section images). Spécifications techniques clés : - Flexibilité de portage à 360° MultiSeal® - Redondance électrique avec double bobines - Faible consommation d'énergie, réponse rapide - Pression de fonctionnement max : 3000 psid - Taux de Lohm max : 3500 Lohms - Fuite interne : 1 cc/min max - Poids : 0,21 lbs max - Température de fonctionnement : -65°F à 275°F
