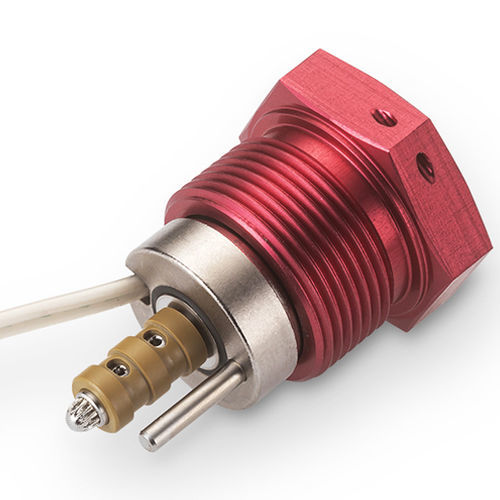

Électrovanne à commande directe SDBB series

NONFà faible consommation

L'électrovanne à solénoïde monobobine à portage 360° utilise un design unique MultiSeal® qui offre une flexibilité de portage à 360°. En contrepartie, cette vanne présente une légère réduction de la capacité de débit par rapport à notre électrovanne pilote standard. La technologie MultiSeal élimine l'utilisation de joints toriques, offrant des économies significatives d'espace et de poids. Le design innovant de la bobine de la vanne assure une faible consommation d'énergie et des temps de réponse rapides. - Taux de Lohm : 3500 Lohms max - Pression de fonctionnement : 3000 psid - Fuite : 1 cc / minute max - Poids : 0,14 lbs max - Configuration unique MultiSeal® Performance Générale - Pression de fonctionnement : 3000 psid - Température ambiante de fonctionnement : -65°F à 275°F - Température du fluide de fonctionnement : -65°F à 275°F - Fuite interne : 1 cc / minute max à la pression nominale - Fuite externe : 0 cc - Taux de Lohm : 3500 Lohms - Consommation de courant : 0,28 ampères à 28 VDC à 70°F (7,8 Watts) - Tension de fonctionnement max : 32 VDC - Résistance : 92 - 108 Ohms à 70°F - Tension d'enclenchement : 18 VDC max à 275°F et 3000 psi - Tension de décrochage : 2 VDC min à 70°F et 3000 psi - Temps de réponse d'enclenchement (28 VDC à 70°F et pression nominale) : 0,035 secondes max - Temps de réponse de décrochage (28 VDC à 70°F et pression nominale) : 0,035 secondes max - Taille nominale des trous de l'écran : 0,004 pouces - Poids : 0,14 lbs max Matériaux Parties Mises en Contact - Filtre écran : 304L CRES, ASTM A666, Passivé - MultiSeal : Polyamide-Imide, AMS 3670 - Corps et siège de bille : 15-5 PH CRES, AMS 5659, Passivé - Bille et goupille : 440C CRES, AMS 5630, Passivé - Arbre : 440C CRES, AMS-QQ-S-763, Passivé - Ressort : 302 CRES, AMS 5688, Passivé - Bouchon et tige de poussée : 303 CRES, QQ-S-763C, Passivé - Brides et plongeurs : Si Iron BFM, ASTM A867, Nickelé / AMS 2404 - Shunt : 22-13-5 CRES, AMS 5764, Nickelé / AMS 2404 - Cales et entretoises : 302 CRES, ASTM A666, Passivé - Brasage : Alliage d'argent, AMS 4774, Nickelé / AMS 2404 Parties Non Mises en Contact - Couvercle : Si Iron BFM, ASTM A867, Nickelé / AMS 2404 - Reteneur : 2024 T-351 AL, AMS-QQ-A-225 / 6, Anodisé / MIL-PRF-8625 Type II - Anneau de retenue : 302 CRES, ASTM A313 / A313M, Passivé - Bobine : Fil magnétique en cuivre, NEMA MW1000 / MW16 - Tube rétractable : PVDF et PTFE, AMS-DTL-23053 / 8 & / 12 - Ruban isolant : Polyimide, ASTM D5213 - Soudure : Sb05A, J-STD-006 - Composé de potting : Stycast 2762FT, Catalyseur 17 - Fil de plomb : 22 AWG, SAE AS22759 / 11 Numéros de Pièces & Spécifications - SDBB2531002A : 3000 psi, Skydrol, Normalement Ouvert, Fil de Plomb Avant - SDBB2531003A : 3000 psi, Skydrol, Normalement Fermé, Fil de Plomb Avant - SDBB2531012A : 3000 psi, MIL-PRF-5606 ou MIL-PRF-83282, Normalement Ouvert, Fil de Plomb Avant - SDBB2531013A : 3000 psi, MIL-PRF-5606 ou MIL-PRF-83282, Normalement Fermé, Fil de Plomb Avant Pièces de Rechange & Accessoires - CUTA2500221B : Outil d'Extraction MultiSeal - SDBB2530108A : MultiSeal de Remplacement - CUTA2500021A : Dispositif de Test - Courbe de Débit, Vue en Coupe, Vue Dimensionnelle et Détails de Montage disponibles en images (voir section images). - Enveloppes CAO disponibles pour les modèles Normalement Fermé et Normalement Ouvert (téléchargement nécessite un accès restreint). - Manuel : Manuel Technique Hydraulique des Solutions Aérospatiales, Énergétiques et de Sport Automobile (voir section documents). Spécifications Techniques Clés - Flexibilité de portage à 360° avec design MultiSeal® - Élimine les joints toriques pour des économies d'espace et de poids - Faible consommation d'énergie et réponse rapide - Pression de fonctionnement max : 3000 psid - Taux de Lohm : 3500 Lohms max - Fuite interne : 1 cc/min max - Poids : 0,14 lbs max - Température de fonctionnement : -65°F à 275°F - Consommation de courant : 0,28A à 28VDC (7,8W) - Résistance : 92-108 Ohms à 70°F - Tension d'enclenchement : 18VDC max à 275°F/3000psi - Tension de décrochage : 2VDC min à 70°F/3000psi - Temps de réponse : 0,035s max - Taille nominale des trous de l'écran : 0,004 in
