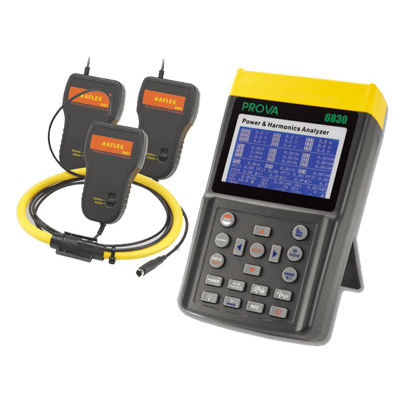

Analyseur pour réseau électrique PROVA 6830A

de puissanced'harmoniqueportable

Analyse de la puissance pour les configurations 3P4W, 3P3W, 1P2W, 1P3W Valeur efficace (V123 et I123) Puissance active (W, kW, MW, GW) Puissance apparente et réactive (kVA, kVAR) Facteur de puissance (PF), angle de phase (Φ) Énergie (WH, KWH, KVARH, PFH) Mesure du courant alternatif (0,04 A à 6 000 A) et de la tension : valeur efficace vraie, sélection automatique de la plage. Capable d’analyser la consommation électrique en veille des équipements informatiques jusqu’à la demande maximale d’une usine Affichage de 35 paramètres sur un seul écran (3P4W) Rapports de transformateurs de courant (TC) (1 à 600) et de transformateurs de tension (TT) (1 à 3 000) programmables Affichage des formes d'onde superposées de tension et de courant Demande moyenne (AD en W, kW, MW) Demande maximale (MD en kW, MW, kVA, MVA) avec période programmable Analyse des harmoniques jusqu’au 99e ordre Affichage de 50 harmoniques sur un seul écran avec forme d’onde Affichage de la forme d’onde avec valeurs de crête (1 024 échantillons / période) Analyse de la distorsion harmonique totale (THD-F) Diagramme phasor graphique avec paramètres du système triphasé Capture de 28 événements transitoires (temps + cycles) avec seuil programmable (%) Les événements transitoires incluent les baisses (DIP), les surtensions (SWELL) et les coupures (OUTAGE). Rapport de déséquilibre de tension ou de courant triphasé (VUR, IUR) Facteur de déséquilibre de tension ou de courant triphasé (d0 %, d2 %) Courant déséquilibré calculé traversant la ligne neutre (In) Mémoire de 512 Ko avec intervalle programmable (temps d'échantillonnage de 2 à 3 000 secondes, 17 000 enregistrements pour un système 3P4W) Sortie des formes d'onde, des paramètres de puissance et des harmoniques sur commande Grand écran LCD à matrice de points avec rétroéclairage Logiciel permettant de connecter l'appareil à un PC via une interface RS-232C vers USB à isolation optique Minuterie et calendrier intégrés pour l'enregistrement des données
