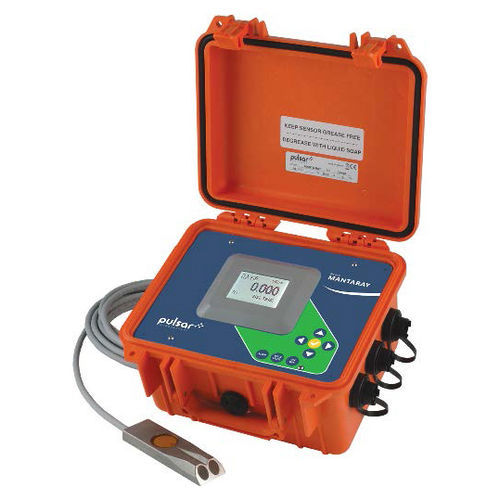

Débitmètre à ultrasons à effet Doppler MANTARAY

volumiquepour eaupour eaux usées

Présentation
Le débitmètre portable à méthode aire-vitesse MANTARAY est conçu pour des mesures de débit précises dans les canaux ouverts, les conduites d'égout partiellement pleines et les conduites surchargées. Adapté aux eaux pluviales, aux eaux usées, à l'irrigation et aux cours d'eau naturels, il mesure le niveau et la vitesse pour calculer le débit et le volume total.

Fonction / Détection / Technologie (tableau)
Mesure : Débit aire-vitesse
Détection : Débit/vitesse et niveau
Technologie : Capteur ultrasonique hydrodynamique Doppler

Capteur ultrasonique hydrodynamique de niveau et de vitesse
Un capteur ultrasonique Doppler immergé mesure en continu la vitesse et le niveau dans le canal. Le capteur, étanche, résiste aux encrassements, à la corrosion et à l'abrasion. Le débit instantané et le total sont affichés sur un grand écran LCD rétroéclairé. Les données peuvent être enregistrées et exportées via USB ; sorties 4-20 mA et relais pour intégration aux échantillonneurs, SCADA et systèmes de télémétrie.

Moniteur de débit portable pour conduites partiellement pleines et canaux ouverts
Par la méthode aire-vitesse, le MANTARAY calcule le débit après saisie du diamètre de la conduite ou des dimensions du canal. Le capteur ultrasonique se fixe à l'intérieur de la conduite ou au fond du canal avec la bride en acier inoxydable fournie et une seule vis — pas d'outils ni de composés spéciaux requis. Le capteur est complètement scellé sans orifices ni ports.

Applications recommandées

• Surveillance et rapport de débit d'égout
• Mesure des effluents industriels
• Surveillance des eaux pluviales
• Mesures des cours d'eau naturels
• Gestion de l'eau d'irrigation

Électronique compatible
LED96 — indicateur de mesure numérique recommandé.

Caractéristiques techniques / Spécifications

• Nom du modèle : MANTARAY
• Type de produit : Débitmètre portable aire-vitesse pour canaux ouverts et conduites partiellement pleines
• Type de capteur : Capteur ultrasonique hydrodynamique Doppler immergé pour niveau et vitesse
• Grandeurs mesurées : Vitesse, Niveau (utilisés pour calculer Débit et Total)
• Technologie : Doppler
• Sorties : 4-20 mA et sorties relais pour échantillonneurs, SCADA et télémétrie
• Enregistrement : Journaux de débit téléchargeables sur clé USB
• Affichage : Grand écran LCD rétroéclairé affichant débit instantané et total
• Fixation : Bride en acier inoxydable incluse ; installation par une seule vis
• Construction : Capteur scellé sans orifices ni ports ; résiste aux encrassements, à la corrosion et à l'abrasion
• Calibration : Saisie du diamètre de la conduite ou des dimensions du canal ; calcul automatique du débit
• Applications typiques : Eaux pluviales, Eaux usées, Irrigation, Cours d'eau naturels, Effluents industriels
