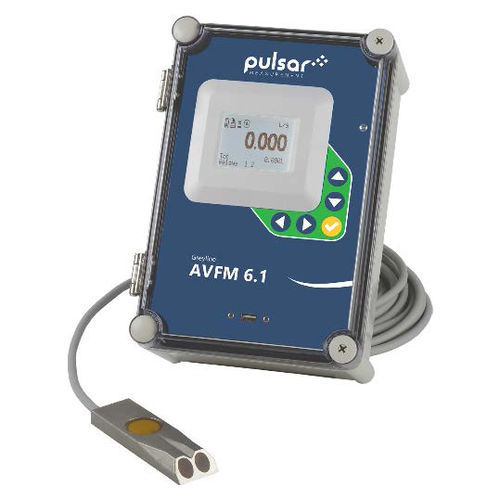

Débitmètre à ultrasons à effet Doppler AVFM 6.1

volumiquepour eaupour eaux usées

Aperçu
Mesure la vitesse et le niveau pour surveiller le débit avec un seul capteur ultrasonore. Débitmètre par méthode aire-vitesse conçu pour mesurer le débit dans des canaux ouverts, des tuyaux partiellement remplis et des tuyaux en surcharge sans chenal ni déversoir. Convient aux eaux usées, eaux pluviales, effluents, eaux industrielles et eaux d'irrigation.

Table
Mesure: Densité, Électronique, Débit
Détection: Débit
Tecnologie: Doppler

Capteur et fonctionnement
Le AVFM 6.1 utilise un capteur ultrasonore submersible pour mesurer en continu la vitesse et le niveau dans le canal. Le capteur résiste aux encrassements, à la corrosion et à l'abrasion. Le débitmètre peut être configuré avec le capteur immergé standard vitesse/niveau, ou en configuration vitesse immergée plus capteur de niveau ultrasonore sans contact séparé pour les fluides fortement aérés ou à forte concentration de solides en suspension. Le capteur est complètement étanche, sans orifices ni ouvertures.

Affichage et sorties
Affiche le débit instantané et le volume total sur le grand écran LCD rétroéclairé. Fournit trois sorties 4-20 mA et deux relais de commande. Les communications série Modbus RTU en option transmettent débit, volume, heures de fonctionnement et informations de diagnostic.

Installation et utilisation
La configuration est simple : saisissez le diamètre du tuyau ou les dimensions du canal et l'AVFM 6.1 calcule et affiche automatiquement le volume d'écoulement. Le capteur ultrasonore se monte à l'intérieur du tuyau ou au fond du canal avec une bride de fixation en acier inoxydable (incluse) et une seule vis au fond du tuyau ou du canal. Aucun composé, outil ou matériel spécial n'est requis.

Applications

• Eaux usées
• Effluents industriels
• Eaux pluviales
• Fosses et égouts combinés
• Cours d'eau naturels
• Eau d'irrigation

Électroniques compatibles
Recommandé : indicateurs de mesure numériques LED96.

Caractéristiques techniques / spécifications

• Modèle : AVFM 6.1
• Types de mesure : Vitesse et niveau (méthode aire-vitesse)
• Type de capteur : Capteur ultrasonore submersible (étanche)
• Configuration alternative : Vitesse immergée + capteur de niveau ultrasonore sans contact pour fluides aérés ou à forte teneur en solides
• Technologie : Doppler
• Affichage : Grand LCD rétroéclairé (débit instantané et volume total)
• Sorties analogiques : Trois sorties 4-20 mA
• Commande : Deux relais de contrôle
• Communications : Modbus RTU optionnel (série)
• Montage : Bride en acier inoxydable incluse ; montage à l'intérieur du tuyau ou au fond du canal ; fixation par une seule vis
• Propriétés de résistance : Résiste aux encrassements, à la corrosion et à l'abrasion
• Conception : Pas d'orifices ni d'ouvertures dans le capteur
