Concasseur à percussion IC-100RS

mobilecompact

Présentation

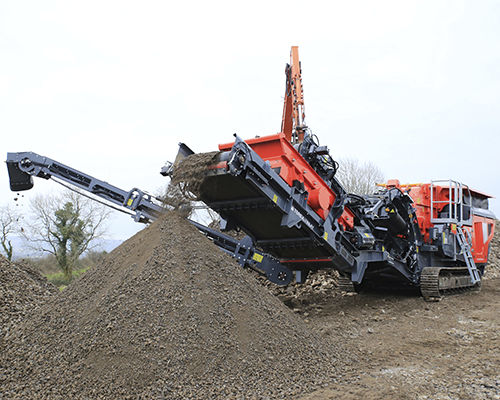

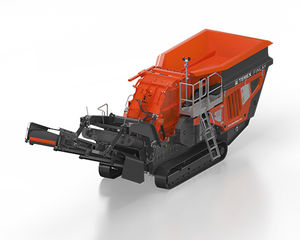

Finlay® IC-100RS est un concasseur à percussion mobile doté d'un rotor horizontal à entraînement direct Ø860 mm x 830 mm et d'un contrôle de vitesse variable, équipé d'un crible intégré monoétagé 2,44 m x 1,2 m. Le module de criblage/recirculation est amovible pour un fonctionnement en circuit ouvert. Destiné aux applications de carrière, démolition et recyclage sur une plateforme mobile compacte.

Applications

• Exploitation de carrières
• Exploitation minière
• Démolition
• Recyclage (béton, enrobé)

Principales caractéristiques

• Chambre de concassage à percussion à entraînement direct Ø860×830 mm avec tendeur de courroie indépendant.
• Commande de vitesse du rotor variable pour adapter la forme du produit et le débit.
• Réglage hydraulique des tabliers avec protection contre la surcharge pour les éléments non concassables.
• Crible monoétagé intégré 2,44 m x 1,2 m ; démontable rapidement pour travail en circuit ouvert.
• Système électronique de commande qui surveille et régule la vitesse du VGF pour une alimentation régulière.
• Tapis de recirculation pivotant hydrauliquement entre mode circuit fermé et mode stockage.

Composants

• Tapis principal : largeur nominale 900 mm ; tapis pleine longueur avec barres d'impact au point d'alimentation ; tête repliable ; abaissement pour maintenance ; hauteur de déversement ≈3,0 m.
• Chambre de concassage : rotor Ø860 mm × 830 mm ; ouverture d'alimentation env. 860×720 mm ; plage de vitesse rotor 750–900 tr/min ; entraînement direct par embrayage.
• Châssis porteur : largeur de chenille 400 mm ; aptitude en pente ≈30° ; moteur de chenille 2 vitesses en standard.
• Tapis de dérivation (option) : largeur 500 mm ; hauteur de déversement ≈2,48 m ; repliable hydrauliquement.
• Tapis de recirculation : largeur 500 mm ; hauteur de déversement en mode stockage ≈3,1 m ; rotation hydraulique entre modes.
• Tapis des fines : largeur 1000 mm ; hauteur de déversement ≈2,5 m.
• Crible : monoétagé 2,44×1,2 m ; angle ≈25° ; surface de criblage totale ≈2,93 m² ; module RS amovible.
• Trémie / alimentateur : capacité ≈2,6 m³ ; hauteur d'alimentation ≈3,0 m ; largeur arrière 2,0 m ; zone de précriblage 1080×810 mm.

Caractéristiques techniques

• Puissance nette moteur : Tier 3 – John Deere 260 ch (≈194 kW) | Tier 4F / Stage V – Volvo 275 ch (≈205 kW).
• Taille du rotor : Ø860 mm × 830 mm (Ø34” × 33”).
• Plage de vitesse rotor : 750–900 tr/min.
• Poids opérationnel : ≈29 300 kg (64 595 lbs).
• Dimensions de transport : Hauteur ≈3,0 m | Largeur ≈2,55 m | Longueur ≈13,3 m.
• Dimensions de travail : Hauteur ≈3,8 m | Largeur ≈5,13 m | Longueur ≈13,3 m.
• Capacité trémie : ≈2,6 m³.
