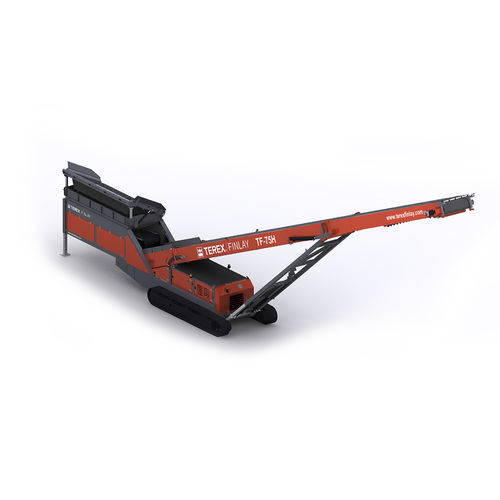

Convoyeur à bande TF-75H

de manutentionde décharged'alimentation

Présentation
Le Terex Finlay TF-75H est un alimentateur de haut niveau conçu pour maximiser la productivité sur site en éliminant le double traitement et en permettant une alimentation contrôlée des installations de concassage et de criblage. La trémie/alimentateur a une capacité de 7 m³ (9,15 yd³) et peut être chargée directement par excavatrices, chargeuses sur roues et machines auxiliaires.

Applications
Alimentation mesurée ou contrôlée pour concassage et criblage, alimentation d'équipements auxiliaires, connexion à des convoyeurs supplémentaires pour transfert de matériaux et chargement/déchargement direct de navires, camions et wagons. Option de palier de rotation orbital central pour rotation 360° et mobilité accrue.

Caractéristiques principales

• Déploiement sans goupille du convoyeur principal pour un montage/démontage rapide et une exploitation plus sûre.
• Commande hydraulique à vitesse variable de l'alimentateur pour un transfert efficace de la trémie au convoyeur de décharge principal.
• Option hybride avec moteurs électriques embarqués permettant le fonctionnement depuis une alimentation externe ou le moteur embarqué standard.
• Convoyeur de décharge 22,5 m (73'10") capable de transférer jusqu'à 600 t/h (661 t US/h), selon matériau et conditions.
• Capacité de stockage maximale basée sur un angle de repos de 37° : 2 776 tonnes (3 060 tonnes US).

Détails supplémentaires

• Trémie / alimentateur : Capacité 7 m³ (9,15 yd³); Hauteur d'alimentation sans grille 2,6 m (8'6"); Longueur d'entrée sans grille 4,1 m (13'5"); Transmission : entraînement hydraulique à vitesse variable via réducteur couple élevé.
• Convoyeur : Longueur 22,5 m (73'10"); Largeur de bande 1,2 m (48"); Hauteur max. de déversement 9,8 m (32'2"); Capacité maximale de stockage (37°) 1 735 m³ (2 270 yd³); Réglage hydraulique de la hauteur de déversement; Repli hydraulique pour transport.
• Châssis : Châssis sur chenilles lourdes, entraxes 4 300 mm, patin 400 mm.
• Sécurité : Éléments de sécurité intégrés, dont le déploiement sans goupille du tapis principal.
• Technologie hybride : Moteurs électriques embarqués disponibles pour fonctionnement sur source externe ou moteur embarqué.

Spécifications techniques

• Longueur du convoyeur : 75' / 22,5 m
• Largeur de la bande : 48" / 1,2 m
• Hauteur max. de déversement : 32' 2" @ 24° / 9,8 m @ 24°
• Dimensions de transport : largeur 9' / 2,75 m ; longueur 63' 11" / 19,5 m ; hauteur 10' 2" / 3,12 m
• Potentiel de production : jusqu'à 600 t/h (661 t US/h) (selon matériau)
• Capacité trémie : 7 m³ (9,15 yd³)
• Capacité maximale de stockage (37°) : 2 776 tonnes (3 060 tonnes US)
