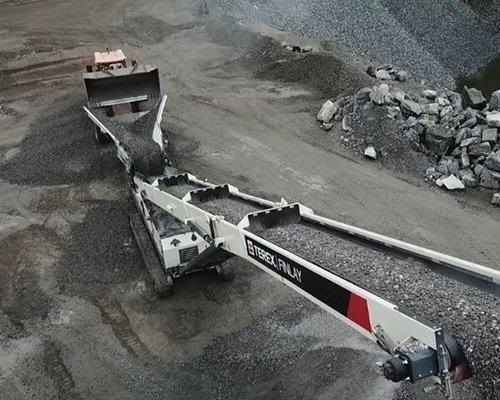

Convoyeur à bande TF-75L

d'alimentationd'alimentationcribleur

Overview
Le TF‑75L Terex Finlay est un alimentateur de bas niveau conçu pour maximiser la productivité, réduire la manutention sur site et améliorer l'efficacité opérationnelle pour une grande variété de matériaux d'alimentation. La trémie de 7 m3 (9,2 yd3), avec une hauteur d'alimentation de 1,90 m (6'3") et une largeur d'entrée évasée de 3,50 m (11'5"), permet une alimentation basse directement depuis excavatrices, grues à benne preneuse et chargeuses. Les côtés repliables hydrauliques de la trémie sont fournis de série pour une mise en service rapide et sécurisée.

Key features

• Trémie 7 m3 avec côtés repliables hydrauliques pour une alimentation basse en toute sécurité.
• Commande hydraulique à vitesse variable de l'alimentateur pour un transfert mesuré et précis vers le convoyeur principal.
• Déploiement sans goupille du tapis principal et dispositifs de sécurité intégrés pour un montage rapide et sûr.
• Long tapis de produit/décharge (22,5 m / 73'10") pour des débits élevés et le transfert vers les stockpiles.
• Châssis sur chenilles et alimentation 3 côtés pour une intégration facile dans des circuits de concassage et criblage mobiles ou fixes.
• Option palier de rotation central orbital pour rotation 360° et mobilité accrue sur site ; option moteurs électriques embarqués hybrides pour alimentation externe.

Applications & benefits
Le TF‑75L convient aux applications nécessitant une alimentation de bas niveau (alimentation par excavatrice/chargeuse), une alimentation dosée vers concasseurs et cribleuses, le transfert vers convoyeurs de stockage longue portée et le chargement direct de navires, camions et wagons. Avantages : réduction de la manutention des matériaux, sécurité accrue via les fonctionnalités hydrauliques, options d'énergie flexibles (hybride/électrique) et haute capacité de traitement.

Technical specifications

• Modèle : TF‑75L
• Marque : Terex Finlay
• Capacité trémie : 7 m3 (9,2 yd3)
• Hauteur d'alimentation trémie : 1,90 m (6'3")
• Largeur d'entrée trémie (évasée) : 3,50 m (11'5")
• Longueur convoyeur produit/principal : 22,5 m (73'10") — longueur totale convoyeur indiquée : 75' / 22,6 m
• Largeur bande : 48" / 1,2 m
• Hauteur max. de déversement : 9,8 m (32'2") @ 24°
• Capacité / potentiel de débit : jusqu'à 600 t/h (661 t/h US) selon matériau et configuration
• Capacité de stockage (exemples, angle de repos 37°) : env. 2 776 t (3 060 t US)
• Dimensions de transport (approx.) : Larg. 2,75 m (9'); Long. 19,74 m (64'9"); Haut. 3,35 m (11')
• Options : palier de rotation orbital (360°) ; moteurs électriques embarqués en option (hybride) pour alimentation externe
