Machine de soudage MMA SUPERMIG 505i XD
TIGMAGMIG

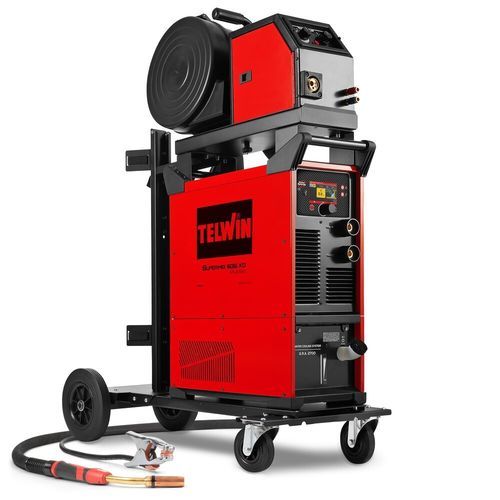

Machine de soudage MMA - SUPERMIG 505i XD - TELWIN - TIG / MAG / MIG
Machine de soudage MMA - SUPERMIG 505i XD - TELWIN - TIG / MAG / MIG
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de TELWIN

Caractéristiques

Technique
MIG, TIG, MAG, à impulsion, MMA
Mode de fonctionnement
manuelle
Configuration
avec chariot
Applications
pour acier, pour acier inoxydable, pour alliage d'aluminium
Alimentation électrique
400V triphasé
Autres caractéristiques
compacte, refroidie par eau, type inverter, de forte puissance, avec documentation
Puissance

Max: 16 700 W

Min: 16 600 W

Description

Présentation
  • Poste de soudage à inverseur multiprocédé (MIG-MAG/FLUX/BRASAGE/MMA/TIG DC-Lift) avec dévidoir externe 4 rouleaux, chariot et groupe de refroidissement AQUA (GRA 2700). Capacité jusqu'à 400 A, alimentation triphasée 230/400 V. Version XD pour cycle de service élevé et applications intensives.


Description
  • Unité à inverseur prenant en charge le fonctionnement continu et pulsé sur plusieurs procédés (MIG-MAG, fil fourré, brasage, MMA, TIG DC-Lift) avec traino externe à 4 rouleaux pour commande distante.
  • Système WAVE OS avec modes EASY et EXPERT ; réglage synergique des paramètres avec 18 courbes prédéfinies et packs de courbes extensibles. Création, sauvegarde et exportation de programmes personnalisés via USB pour traçabilité et répétabilité des procédés.
  • Fonctionnement en modes pulsé et double pulsé (PULSE et POP) pour une meilleure stabilité d'arc sur acier, inox et aluminium.
  • Écran graphique TFT affichant vitesse de fil, tension et courant ; sélection 2/4 temps et spot ; jusqu'à 18 paramètres avancés ajustables (courants de démarrage/fin, corrections d'arc, rampes montée/descente, pré/post gaz). Fonction ATC incluse.


Caractéristiques
  • Conception XD à cycle de service élevé pour usage industriel continu.
  • Dévidoir externe 4 rouleaux (TS 555) pour alimentation fil fiable et réglages à distance.
  • Système de ventilation en tunnel protégeant l'électronique de la poussière et des impuretés pour une durée de vie accrue.
  • Pack compact et transportable, haute efficacité énergétique et interface graphique TFT Wave.


MIG-MAG
  • WAVE OS avec modes EASY et EXPERT et 18 courbes synergiques prédéfinies ; extension possible via packs optionnels.
  • Contrôle synergique et manuel : vitesse de fil, puissance de soudage (SYN) et alimentation manuelle (MAN).
  • Affichage vitesse fil, tension et courant de soudage ; sélection 2/4 temps et pointage (spot).
  • Jusqu'à 18 paramètres avancés réglables pour l'optimisation du procédé ; fonction ATC disponible.


MMA
  • Fonctions MMA : hot start, réglage de l'arc force et protection anti-collage.
  • Dispositif VRD inclus pour sécurité accrue et compatibilité avec groupes électrogènes.
  • Affichage de la tension et du courant de soudage pour le contrôle du procédé.


TIG
  • Mode TIG avec amorçage LIFT DC et affichage complet des paramètres sur l'écran TFT.


Protection et fiabilité
  • Protections thermostatique, surtension (+15%), sous-tension (-25%) et surcourant.
  • Système de ventilation en tunnel protégeant les composants électroniques de la poussière et de la saleté pour une durée de vie accrue en environnements exigeants.
  • Indice de protection IP23.


Contenu de la livraison
  • Livré complet avec torche MIG-MAG, câble et pince de masse, dévidoir externe 4 rouleaux, câbles de raccordement, groupe de refroidissement GRA 2700 et chariot Federal.


Caractéristiques / spécifications techniques
  • Code : 816853
  • Alimentation : Triphasé 230 / 400 V
  • Fréquence : 50 / 60 Hz
  • Courant max DC (EN60974-1) : 400 A @ 60%
  • Plage de réglage du courant DC : 20 - 400 A
  • Courant 60% DC : 400 A
  • Courant 100% DC : 300 A
  • Courant absorbé max : 30 A
  • Tension à vide max DC : 67 V
  • Gamme V OUT (MIG) : 9 - 34 V
  • Courant absorbé à 60% : 30,2 A
  • Puissance absorbée à 60% : 16,7 kW
  • Puissance absorbée max : 16,6 kW
  • Fusible : 25 A
  • Rendement : 86%
  • Diamètre électrode (MMA) : 1,6 - 8 mm
  • Dévidoir : TS 555
  • Diamètre fil acier : 0,6 - 1,6 mm
  • Diamètre fil inox : 0,8 - 1,6 mm
  • Diamètre fil aluminium : 0,8 - 1,6 mm
  • Diamètre fil fourré : 0,8 - 1,6 mm
  • Diamètre fil brasage : 0,8 - 1,2 mm
  • Vitesse du fil : 1,5 - 20 m/min
  • Longueur câble d'alimentation : 3 m
  • Normes : EN 60974-1 / -5 / -10
  • Indice de protection : IP23
  • Dimensions : 100 x 50 x 133 cm
  • Poids : 87,14 kg
