Machine de soudage à impulsion SUPERMIG 505i XD
MIGMAGMMA

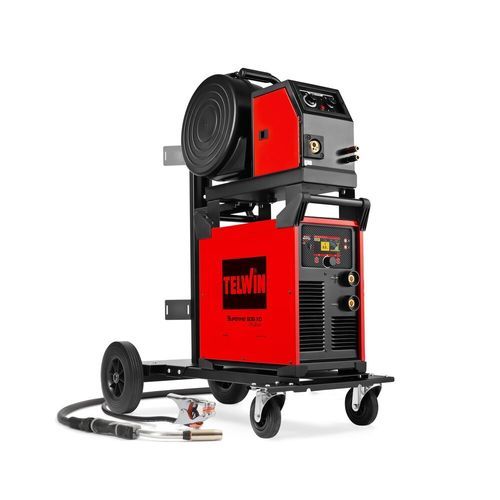

Machine de soudage à impulsion - SUPERMIG 505i XD - TELWIN - MIG / MAG / MMA
Machine de soudage à impulsion - SUPERMIG 505i XD - TELWIN - MIG / MAG / MMA
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de TELWIN

Caractéristiques

Technique
à impulsion, MIG, MAG, MMA, TIG
Mode de fonctionnement
manuelle
Configuration
avec chariot
Alimentation électrique
400V triphasé
Autres caractéristiques
programmable, compacte, pour usage intensif, type inverter
Puissance

Max: 16 700 W
(22,706 hp)

Min: 16 600 W
(22,57 hp)

Fréquence de sortie

Max: 0,06 kHz

Min: 0,05 kHz

Description

Présentation
  • Poste de soudage multiprocédé à onduleur (MIG-MAG/FLUX/BRAZING/MMA/TIG DC-Lift) avec dévidoir externe à 4 rouleaux et chariot. Capacité jusqu'à 400 A, alimentation triphasée 230/400 V. Version XD conçue pour un cycle de service élevé et un fonctionnement continu en applications lourdes.


Système d'exploitation et modes
  • Système WAVE OS avec modes EASY et EXPERT pour des flux de travail adaptés. Fonctions de soudage pulsé et double pulsé (PULSE et POP). Réglage synergique avec 18 courbes prédéfinies et possibilité de créer, enregistrer et exporter des programmes personnalisés via USB.


Interface et contrôle
  • Écran graphique TFT affichant la vitesse du fil, la tension et le courant de soudage. Sélection 2/4 temps et spot. Jusqu'à 18 paramètres avancés réglables (courants de démarrage/fin, corrections d'arc, rampes montée/descente, pré/post gaz). Fonction ATC et réglages à distance depuis l'unité dévidoir.


MIG-MAG (points clés)
  • Modes synergiques avec 18 courbes prédéfinies (extensibles via options). Contrôle manuel et SYN depuis le dévidoir ; affichage précis de la vitesse du fil, de la tension et du courant ; sélection 2/4 temps et soudage spot.


MMA
  • Réglages Hot Start et Arc Force, protection anti-collage et dispositif VRD. Tension et courant de soudage affichés à l'écran.


TIG
  • Amorçage DC Lift avec affichage des paramètres de soudage (tension et courant).


Ventilation et construction
  • Ventilation en tunnel protégeant l'électronique de la poussière et des saletés pour une meilleure durabilité en milieux sévères. Conception robuste, compacte et résistante aux chocs et à la poussière ; faible poids pour un transport facilité sur site ; indice de protection IP23.


Livraison et accessoires
  • Protections : protection thermostatique, surtension (+15%), sous-tension (-25%), surintensité et protections moteur/générateur. Fourni avec torche MIG-MAG, câbles et pince de masse, dévidoir externe 4 rouleaux, câbles de raccordement et chariot.


Caractéristiques / spécifications techniques
  • Code produit : 816857
  • Tension réseau triphasée : 230 / 400 V
  • Fréquence du réseau : 50 / 60 Hz
  • Courant max DC (EN60974-1) : 400 A @ 60%
  • Plage de réglage du courant DC : 20 - 400 A
  • Courant 60% DC : 400 A
  • Courant 100% DC : 300 A
  • Courant absorbé max : 30 A
  • Tension max à vide DC : 67 V
  • Gamme V OUT MIG : 9 - 34 V
  • Courant absorbé au 60% : 30,2 A
  • Puissance absorbée au 60% : 16,7 kW
  • Puissance absorbée max : 16,6 kW
  • Fusible : 25 A
  • Rendement : 86 %
  • Diamètre électrode (MMA) : 1,6 - 8 mm
  • Diamètre fil soudage acier : 0,6 - 1,6 mm
  • Diamètre fil soudage inox : 0,8 - 1,6 mm
  • Diamètre fil soudage aluminium : 0,8 - 1,6 mm
  • Diamètre fil fourré (FLUX) : 0,8 - 1,6 mm
  • Diamètre fil brasage : 0,8 - 1,2 mm
  • Gamme vitesse du fil : 1,5 - 20 m/min
  • Longueur câble alimentation : 3 m
  • Normes : EN 60974-1 / -5 / -10
  • Degré de protection : IP23
  • Dimensions : 100 x 50 x 110 cm
  • Poids : 74,90 kg
