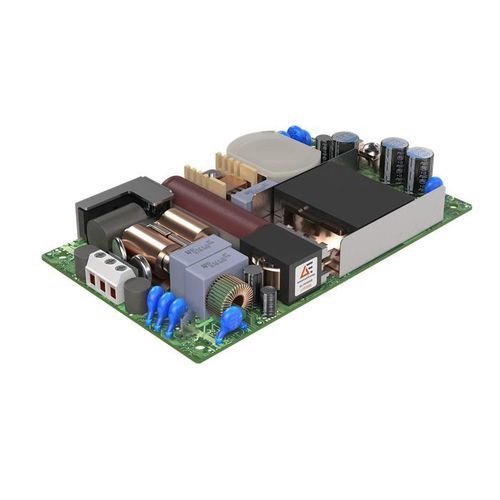

Alimentation électrique châssis ouvert LPP300S series

AC/DCà sortie simpleSMPS

Présentation
La LPP300 Series est une alimentation AC-DC open-frame compacte fournissant jusqu'à 300 W (avec flux d'air) dans un boîtier à faible hauteur de 0,75 in. Sorties nominales disponibles : 12 V, 24 V et 48 V. Les unités respectent les émissions EMI Classe B (4th Edition) et offrent une performance de fuite Type BF pour applications médicales, adaptées aux dispositifs médicaux et industriels tels que moniteurs patients, pompes d'infusion et bancs d'essai. Protections intégrées : surtension de sortie, court-circuit et surcharge.

Caractéristiques

• Hauteur faible : 0,75 in
• Puissance maximale : 300 W (avec flux d'air)
• Dimensions compactes : 3 in x 5 in x 0.75 in
• Sorties nominales : 12 V, 24 V, 48 V
• Conforme EMI Classe B (4th Edition) et Type BF fuite
• Plage de fonctionnement : -20°C à 70°C (avec dégradations)
• Sortie ventilateur : 12 V
• Efficacité élevée : ~90% typique
• Réglage de sortie : ±5%

Avantages

• Permet des conceptions d'appareils compacts lorsque la hauteur est limitée
• Conformité EMC Classe B et 4th Edition simplifie la certification
• Classe Type BF facilite l'intégration dans les dispositifs médicaux
• Protections complètes améliorent la fiabilité système

Spécifications techniques

• Puissance de sortie : 300 W (max)
• Puissance de sortie minimale : 170 W
• Options de tension de sortie : 12 V / 24 V / 48 V (plage 12–48 V)
• Courant de sortie min : 2,61 A
• Courant de sortie max : 14,17 A (selon le modèle)
• Dimensions (W x L x H) : 3 in x 5 in x 0.75 in
• Format : open-frame, alimentation embarquée
• Plage de tension d'entrée : 90–264 VAC
• Température de fonctionnement : -20°C à 70°C (avec dégradations)
• Sortie ventilateur : 12 V
• Efficacité : ~90% typique
• Protections : surtension, court-circuit, surcharge
• EMC : Classe B (4th Edition)
• Médical : Type BF fuite
• Garantie : 3 ans
