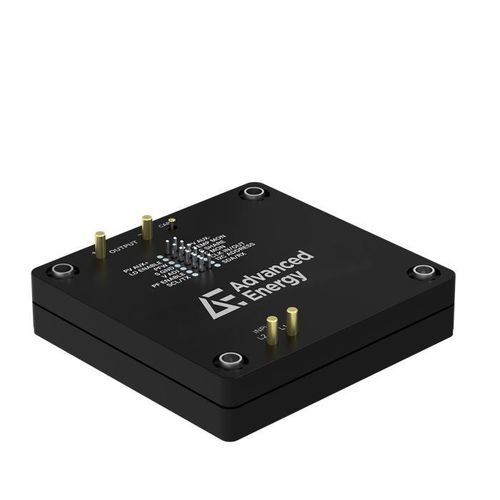

Module PFC AIH03ZPFC

Présentation
L'AIH03ZPFC est un module PFC (correction du facteur de puissance) demi‑brick, montage sur circuit imprimé avec refroidissement par contact, conçu pour les systèmes d'alimentation industriels, médicaux, de défense et de télécommunications exigeant compacité, performance thermique et haute efficacité. Le module fournit une sortie non isolée régulée de 390 VDC, une puissance de sortie jusqu'à 1100 W et une efficacité de crête jusqu'à 97,3%. Il intègre des fonctions avancées telles que la limitation interne des courants d'appel, le contrôle et la surveillance numériques PMBus®, une alimentation auxiliaire pour les fonctions de housekeeping externes et des variantes d'activation (enable).

Caractéristiques

• Sortie régulée 390 VDC (non isolée)
• Contrôle et surveillance numériques intégrés PMBus®
• Limitation interne du courant d'appel (inrush)
• Fonction Enable : variantes polarité positive ou négative
• Plage d'entrée : 85–264 VAC ou 127–373 VDC
• Puissance de sortie : 1100 W (90–264 VAC)
• Courant de sortie : nominal jusqu'à 3 A (tableau : 2,82 A max)
• Plage de réglage de sortie : 330–408 VDC (nominal 400 VDC)
• Régulation de charge : ±1% Vout
• Température de fonctionnement : -40 à 100 °C
• Dimensions (L×P×H) : 2,4 in × 2,3 in × 0,52 in
• Densité de puissance : 380 W/in³

Avantages

• Efficacité de crête élevée (jusqu'à 97,3%) et densité de puissance 380 W/in³ réduisant pertes et encombrement
• Pas de dégradation de la puissance selon la tension d'entrée
• Fonctions intégrées réduisant circuits externes, composants et surface PCB
• Limitation interne des courants d'appel pour un démarrage plus sûr et une implémentation simplifiée
• Contrôle PMBus® pour surveillance numérique, télémétrie et intégration système
• Parallélisation aisée pour augmenter la puissance
• Conception facilitant la conformité et la gestion thermique dans des systèmes compacts

Spécifications (tableau page)
Puissance de sortie (W) : 1100
Longueur (inches) : 2.3
Largeur (inches) : 2.4
Hauteur (inches) : 0.52
Courant de sortie minimum (A) : 0
Courant de sortie maximum (A) : 2.82
Plage de tension de sortie (V) : 350 à 420 Vdc
Puissance de sortie min (W) : 1100
Puissance de sortie max (W) : 1100
Tension d'entrée min (V) : 90
Tension d'entrée max (V) : 264
Garantie (années) : 2

Notes produit
Comprend le contrôle et la surveillance numériques PMBus®, la limitation interne des courants d'appel, l'alimentation auxiliaire pour fonctions de housekeeping externes et des variantes de polarité d'activation. Conçu pour le refroidissement par contact dans des applications PFC demi‑brick montage PCB où performance thermique et compacité sont requises.

Caractéristiques techniques / spécifications

• Série / Modèle : AIH03ZPFC series
• Sortie régulée : 390 VDC (non isolée), réglable 330–408 VDC
• Efficacité crête : jusqu'à 97,3%
• Densité de puissance : 380 W/in³
• Puissance de sortie : 1100 W
• Courant de sortie : jusqu'à 3 A (nominal ; tableau : 2,82 A max)
• Plage d'entrée : 85–264 VAC, 127–373 VDC
• Régulation de charge : ±1% Vout
• Température de fonctionnement : -40 à 100 °C
• Format : demi‑brick, montage PCB, refroidissement par contact
• Contrôles : PMBus®
• Fonctions supplémentaires : limitation d'inrush, alimentation auxiliaire, variantes enable
• Garantie : 2 ans
