Réflectomètre TDR G1-TDR

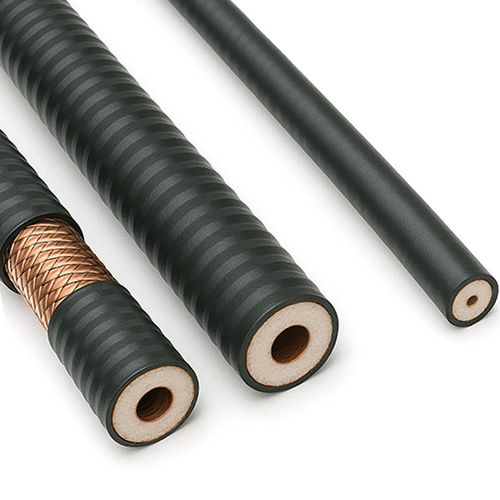

L'utilisation de la technique TDR (Time Domain Reflectometry) pour la surveillance des glissements de terrain est relativement récente, mais elle a déjà de nombreux exemples d'application. Elle est basée sur la déformation de câbles coaxiaux cimentés dans le sol affecté par le mouvement. La déformation du câble entraîne l'écrasement du diélectrique qu'il contient, ce qui provoque un changement d'impédance. L'unité de contrôle des mesures envoie une impulsion électrique le long du câble et surveille le signal de retour. La distance entre la rupture et le compteur est proportionnelle au temps que met le signal à faire l'aller-retour après avoir été réfléchi. Des câbles TDR de différents diamètres sont disponibles. Ils sont équipés d'un joint sur la partie distale et d'un connecteur (pour une connexion en surface) vers l'unité de lecture.
