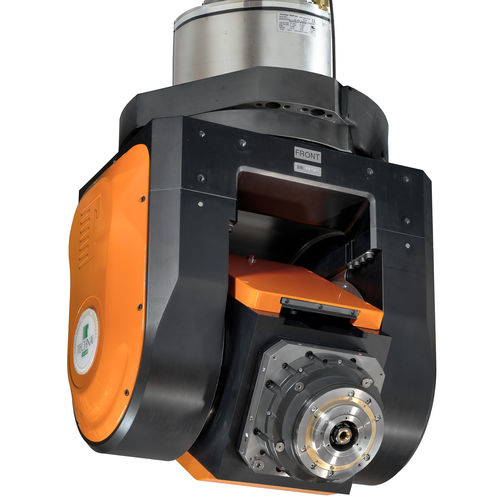

TCH 15 H est la tête à deux axes de taille moyenne-petite dont le contenu technique reflète l'état de l'art et l'expérience de Technai dans la conception de têtes à entraînement direct
La structure est en forme de fourche avec un double moteur sur l'axe A - parfaitement symétrique - et elle s'adapte avec quelques variations pour être configurée lors de l'usinage de moules ou de composants en aluminium et en matériaux composites de structures aéronautiques
- Pour l'usinage de moules avec un corps de broche allongé et une broche électrique de qualité sélectionnée
- Pour l'usinage "aérospatial" dans la configuration la plus compacte et avec un électro-broche de grande puissance
- Un dispositif d'aspiration et un manchon télescopique sont disponibles pour les procédés composites
La tête TCH 15 H accepte des électrobroches avec un corps allant jusqu'à D 190mm avec une plage de couple allant jusqu'à 100 Nm et une connexion d'outil HSK A 63 ou HSK A100
Elle dispose de moteurs Direct Drive sur les deux axes qui permettent d'obtenir des performances optimales et une fluidité avec des axes contrôlés (mode 5 axes complets)
Il dispose de puissants dispositifs de serrage des axes pour permettre un usinage robuste et stable avec des axes orientés et serrés (mode 5 axes 3+2)
Elle est équipée de codeurs absolus sur les deux axes (protocole EnDat ; DriveCliq, Fanuc)
---
