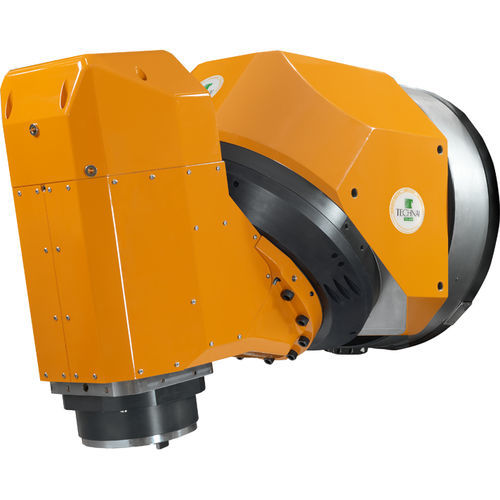

Tête de fraisage CNC TCH-U 40-50

continuepour fraisage lourduniverselle

La tête TCH-U 40-50 décline le concept de tête universelle pour le fraisage en contre-dépouille en version intégrale à entraînement direct. Le produit est principalement destiné à l'industrie mécanique générale et est optimisé pour les fraiseuses ou les centres d'usinage à vérin vertical (machines à pont ou à portique). Le concept classique de tête universelle est bien interprété par Technai avec le tout nouveau design de la tête de fraisage TCH-U 40-50. Le produit atteint ses objectifs de performance grâce à l'intégration des moteurs couples des axes rotatifs C et B avec une électrobroche puissante pour l'actionnement de l'outil. La TCH-U 40-50 est en effet équipée d'une électrobroche de 47 kW (S1), 150 Nm et 13.000 tr/min maximum, soit un ensemble de performances bien équilibré pour atteindre une efficacité de production optimale, comme l'exige l'usinage mécanique général. Grâce à sa configuration géométrique particulière, la tête TCH-U 40-50 est en mesure d'incliner la broche jusqu'à 100 °, afin d'effectuer des opérations de fraisage en contre-dépouille utiles. Par rapport au type universel classique, la TCH-U 40-50 bénéficie des avantages de la technologie Direct Drive embarquée. Au niveau de la machine, cela signifie : - Un usinage en mode 3+2 avec une orientation et un serrage des axes sans faille - Une dynamique et une précision de positionnement supérieures - Capacité complète d'usinage en continu sur 5 axes TCH-U 40-50 est un bon exemple de configuration modulaire, où les modules d'axes fonctionnels sont assemblés dans un cadre qui caractérise la morphologie de la tête.
