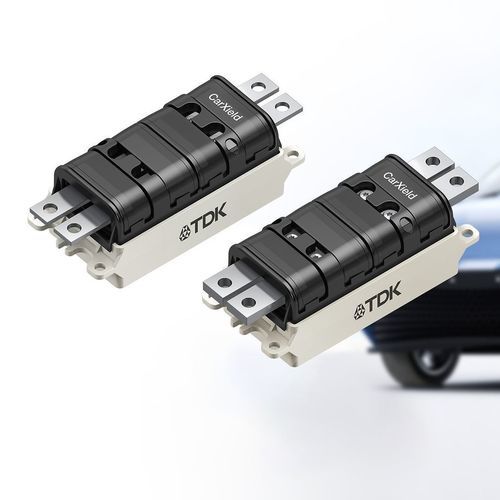

Filtre électronique passe-bas CarXield

passifpour convertisseurmonté sur jeu de barres

Présentation CarXield de TDK est une plateforme standardisée de filtres EMC conçue pour les applications automobiles à convertisseurs DC haute tension. Elle traite les problèmes de CEM dans les onduleurs des véhicules électriques et existe en plusieurs variantes pour des tensions de 500 V DC ou 1000 V DC et des courants nominalisés jusqu'à 400 A à +85 °C. Des versions avec ou sans barre omnibus sont proposées et une personnalisation pour l'intégration spécifique est possible.

Caractéristiques principales

• Plateforme standard de filtres EMI/EMC pour l'électronique de puissance automobile
• Application ciblée : onduleurs DC haute tension pour xEV
• Tensions nominales : 500 V DC et 1000 V DC
• Courant nominal : jusqu'à 400 A (à +85 °C)
• Disponible avec ou sans bornes en barre omnibus droites
• Configuration : filtre 2 lignes
• Option de terminaison typique : barre omnibus droite
• Séries d'exemple : B84252A*A, B84252A*Q, B84252B*A

Présentation - sujets inclus

• Pourquoi un filtre EMI dans l'architecture xEV ?
• CarXield : solution standard innovante
• Caractéristiques techniques et performances
• CarXield comme filtre EMI standard pour onduleurs
• Exemples d'intégration et options de montage
• Conseils de conception CEM fournis dans les fiches techniques
• Autres types de filtres et installations de barre omnibus

Fiches techniques (sélection) Number of lines | Application | Rated current (A) | Rated voltage (V DC) | Type
2 | for high-voltage DC inverters | 200 | 500 | B84252A*A
2 | for high-voltage DC inverters | 200 | 500 | B84252A*Q
2 | for high-voltage DC inverters | 400 | 1000 | B84252B*A

Ressources produit (documents et présentation) Une présentation et un ensemble de documents techniques sont disponibles pour CarXield, incluant notes d'application, mises en garde, informations générales, guide de sélection, informations services EMC, symboles & termes et fiches techniques détaillées au format PDF.

Caractéristiques techniques

• Plateforme / nom du produit : CarXield
• Application : filtre EMC sur ligne d'alimentation pour onduleurs DC haute tension (automobile)
• Nombre de lignes : 2
• Tension nominale : 500 V DC ou 1000 V DC
• Courant nominal : exemples jusqu'à 200 A et 400 A (variantes disponibles jusqu'à 400 A à +85 °C)
• Température d'utilisation / qualification : exemple +85 °C
• Options de courant de crête (exemples du sélecteur) : 360 A (1 min), 650 A (1 min), 600 A (10 s), 1000 A (10 s)
• Dimensions typiques (exemple) : 155 x 59 x 50,5 mm
• Bornes / montage : barre omnibus droite (filtres avec ou sans barre disponibles)
• Types de produit / séries d'exemple : B84252A*A, B84252A*Q, B84252B*A
• Documentation disponible : fiches techniques, notes d'application, guide de sélection, présentation et PDFs techniques associés
