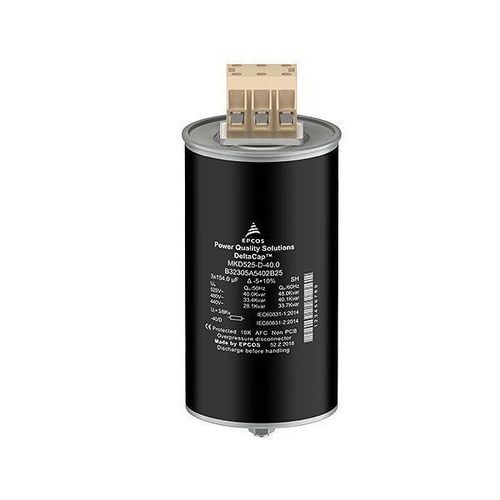

Condensateur à film de polypropylène métallisé DeltaCap™ X

cylindriqueà visserpour l'industrie

Présentation du produit
Basés sur la technologie polyester métallisé (MKP) avec enroulements empilés, les condensateurs DeltaCap™ X Black Premium sont conçus pour la correction du facteur de puissance (PFC) basse tension dans des environnements industriels exigeants. Le boîtier cylindrique en aluminium noir avec tige de fixation offre un rendement adapté et une large gamme de tensions nominales pour les applications triphasées.

Applications

• Banques PFC automatiques
• Compensation fixe (ex. compensation moteur)
• PFC dynamique
• Systèmes PFC accordés et désaccordés

Caractéristiques

• Boîtier cylindrique compact en aluminium noir avec tige de fixation, optimisé pour les armoires
• Technologie MKP (polypropylène métallisé) avec enroulements empilés
• Réduction du temps de montage et de connexion
• Plage de tension nominale : 440 … 850 V AC
• Plage de puissance : 20 … 44 kvar (50 Hz)

Avantages pour le client
Coûts

• Réduction des coûts système grâce à une densité d’emballage plus élevée et un encombrement d’armoire réduit

Électrique

• Conçu pour des installations triphasées
• Espérance de vie très longue : jusqu’à 300 000 h en classe de température -40/55
• Grande capacité à supporter les courants d’appel (jusqu’à 500 · I_R)

Mécanique et maintenance

• Coûts de montage réduits ; installation et raccordement facilités
• Volume compact adapté aux implantations denses
• Sans maintenance en usage normal (sauf contrôles périodiques recommandés)
• Positions de montage : vertical ou horizontal

Sécurité

• Dielectrique auto-réparant
• Déclencheur en cas de surpression
• Bornier isolé (IP20)
• Résistance de décharge céramique pré-montée

Exemples représentatifs de variantes produits (extrait)
Type | Tension nominale (V AC) | Nombre de phases | Capacité (µF)
MKD440-D-30.0-X | 440 | 3 | 165
MKD440-D-28.1-X | 440 | 3 | 154
MKD440-D-25.0-X | 440 | 3 | 137
MKD440-D-20.0-X | 440 | 3 | 110
MKD480-D-33.0-X | 480 | 3 | 152
MKD480-D-30.0-X | 480 | 3 | 138
MKD480-D-28.0-X | 480 | 3 | 129
MKD480-D-25.0-X | 480 | 3 | 115
MKD525-D-37.0-X | 525 | 3 | 143
MKD525-D-33.0-X | 525 | 3 | 127
MKD525-D-28.0-X | 525 | 3 | 108
MKD525-D-25.0-X | 525 | 3 | 96
MKD525-D-20.0-X | 525 | 3 | 77
MKD850-D-35.0-X | 850 | 3 | 51

Caractéristiques techniques / spécifications

• Technologie : polypropylène métallisé (MKP) avec enroulements empilés
• Tension nominale : 440 V AC à 850 V AC (tensions types listées ci‑dessus)
• Puissance (50 Hz) : gamme typique 20 … 44 kvar
• Nombre de phases : 3 (variantes triphasées)
• Plage de capacité (exemples) : ~51 µF à ~165 µF selon le type
• Classe de température / durée de vie : jusqu’à 300 000 h en -40/55
• Tenue aux courants d’appel : jusqu’à 500 · I_R
• Protection / sécurité : diélectrique auto‑réparant, déclencheur surpression, bornier isolé (IP20), résistance de décharge céramique pré-montée
• Mécanique : boîtier cylindrique compact en aluminium noir avec tige, montage vertical ou horizontal
• Maintenance : sans maintenance (sauf contrôles périodiques recommandés)
