Centre d'usinage 3 axes MAC-Y520
verticalBT 4030 outils

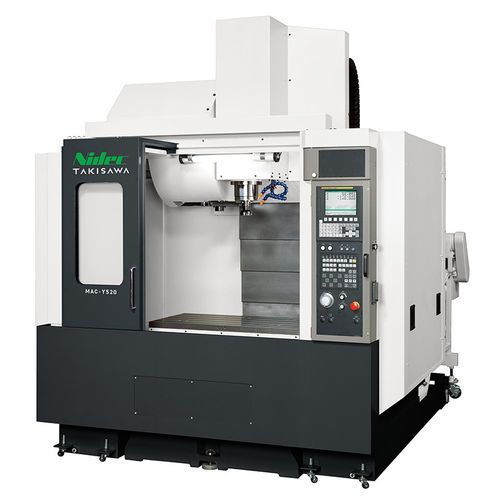

Centre d'usinage 3 axes - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 outils
Centre d'usinage 3 axes - MAC-Y520 - TAKISAWA - vertical / BT 40 / 30 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Nombre d'outils
30 outils
Fonction associée
de fraisage
Applications
pour pièce de grande dimension
Autres caractéristiques
avec changeur d'outils
Course X

850 mm
(33,46 in)

Course Y

520 mm
(20,47 in)

Course Z

610 mm
(24,02 in)

Vitesse de rotation

Max: 12 000 rpm
(75 398 rad.min-1)

Min: 8 000 rpm
(50 265 rad.min-1)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Charge max. de la table

800 kg
(1 764 lb)

Poids total

6 500 kg
(14 330,05 lb)

Longueur hors tout

2 400 mm
(94,5 in)

Largeur hors tout

2 870 mm
(113 in)

Hauteur totale

2 807 mm
(110,5 in)

Description

Le MAC-Y520 est un centre d'usinage vertical #40 offrant une course de type #50 pour l'usinage de pièces plus grandes tout en conservant la compatibilité avec les outils #40.

Principales caractéristiques
  • Compatibilité avec les outils existants #40 et les outils de centres de perçage (BT40), permettant la réutilisation de l'inventaire d'outils.
  • Courses X/Y/Z allongées pour réaliser des opérations multiples sur des pièces plus volumineuses comme des carters ou cadres.
  • Performances de course de classe #50 sur une plateforme à broche #40 pour augmenter la capacité de pièce sans changer la norme d'outillage.

Déplacements
  • X : 850 mm
  • Y : 520 mm
  • Z : 610 mm

Caractéristiques techniques
  • Surface utile de la table : 1000 × 520 mm
  • Charge maximale sur table : 800 kg
  • Vitesse de broche : 8 000 min⁻¹ (option : 12 000)
  • Type de cône / capacité porte-outils : BT40 / 30 outils
  • Moteur broche : 11 / 7,5 kW
  • Puissance électrique : 18,8 kVA
  • Hauteur de la machine : 2 807 mm
  • Surface au sol requise : 2 400 × 2 870 mm
  • Masse de la machine : 6 500 kg
