Centre d'usinage 3 axes MAC-V40
verticalBT 4020 outils

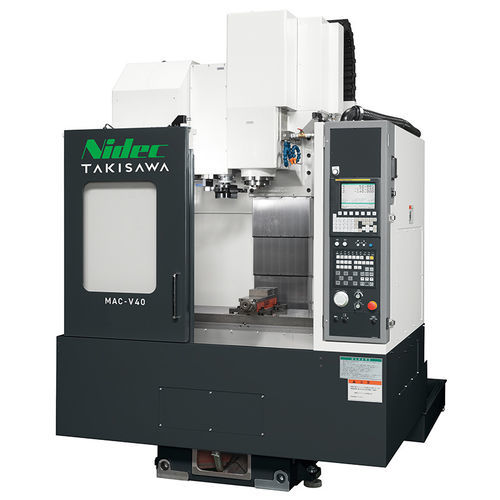

Centre d'usinage 3 axes - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 outils
Centre d'usinage 3 axes - MAC-V40 - TAKISAWA - vertical / BT 40 / 20 outils
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Nez de broche
BT 40
Nombre d'outils
30 outils, 20 outils
Fonction associée
de fraisage, de découpe
Applications
pour l'industrie automobile, pour l'industrie du moule, pour production de petites pièces
Autres caractéristiques
haute performance, de haute précision, à haute productivité, haute rigidité, à grande vitesse
Course X

650 mm
(25,59 in)

Course Y

410 mm
(16,14 in)

Course Z

460 mm
(18,11 in)

Vitesse de rotation

6 000 rpm, 8 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1)

Puissance

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Charge max. de la table

300 kg
(661 lb)

Poids total

4 800 kg
(10 582,19 lb)

Longueur hors tout

1 900 mm
(74,8 in)

Largeur hors tout

2 595 mm
(102,2 in)

Hauteur totale

2 593 mm
(102,1 in)

Description

Présentation
  • Le MAC-V40 est un centre d'usinage vertical #40 de Takisawa, conçu pour une rigidité accrue permettant des coupes rapides et de fort enlèvement de matière sur pièces petites et moyennes, tout en garantissant précision et performance économique.


Caractéristiques clés
  • Conception orientée vers une rigidité élevée pour améliorer la raideur de la machine
  • Les améliorations de rigidité permettent des coupes rapides et de fort enlèvement de matière sur pièces petites et moyennes, améliorant la fiabilité et le rapport coût-performance
  • Combinaison de capacité de coupe rapide et lourde avec haute précision


Déplacements
  • X : 650 mm
  • Y : 410 mm
  • Z : 460 mm


Principales spécifications de la machine
  • Course X (Table longitudinale) : 650 mm
  • Course Y (Selle transversale) : 410 mm
  • Course Z (Tête de broche verticale) : 460 mm
  • Surface utile de la table : 900 × 410 mm
  • Capacité maximale de charge de la table : 300 kg
  • Vitesse de broche : 6000 min-1 [option : 8000]
  • Type de cône / Capacité de l'outil : BT40 / 20 (option : 30)
  • Moteur de broche : 11 / 7,5 kW
  • Puissance électrique : 18,5 kVA
  • Hauteur de la machine : 2593 mm
  • Emprise au sol requise : 1900 × 2595 mm
  • Masse de la machine : 4800 kg


Applications et options
  • Adapté à l'usinage de pièces petites à moyennes pour l'automobile, la mécanique générale, les moules et matrices et les composants de précision
  • Options disponibles : broche 8000 min-1, magasin 30 outils et autres configurations selon les besoins
