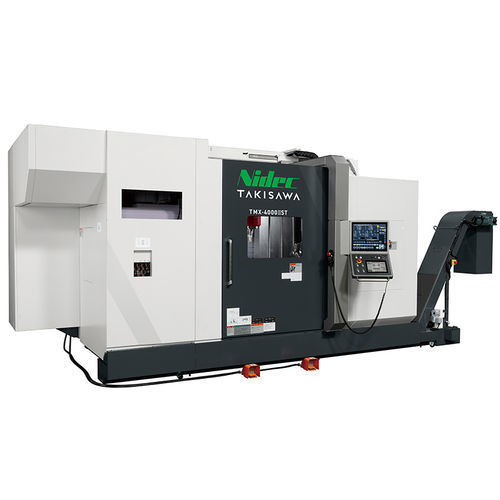

Centre de tournage-fraisage CNC TMX-4000

universelavec tourellede haute précision

Le TMX‑4000 est un centre tournage‑fraisage multitâche combinant une broche‑outil puissante et des broches gauche/droite de haute précision pour réaliser des opérations complexes en une seule serrage (fraisage, perçage d'extrémité, tournage) sur de grandes pièces. Les courses et la rigidité permettent des coupes lourdes tout en conservant un indexage et un positionnement précis.

Points clés

• Configuration multitâche : broche‑outil avec ATC plus broches gauche/droite pour des opérations en un seul serrage.
• L'axe B utilise un moteur à entraînement direct pour la rotation et un frein à diaphragme pour le serrage, offrant grande vitesse et haute précision (précision d'indexage minimale 0,0001°).
• Broche‑outil équipée d'un changeur d'outils automatique (ATC) pour une flexibilité d'usinage ; vitesse jusqu'à 12 000 min⁻¹.
• Conçu pour l'usinage en coupe lourde tout en maintenant un indexage et un positionnement précis.

Pilotage & logiciels

• Tableau de commande multi‑écrans (15" tactile standard ; options : 19" et écran secondaire 10,4" à balayage) pour un affichage et une commande intuitifs.
• iHMI (interface homme‑machine) : exploitation orientée flux de travail "Planning", "Machining" et "Improvement" ; comprend prévention des erreurs, évitement de collisions et programmation conversationnelle (PANEL iH Pro) ; support de création de programmes d'usinage.
• TiwaP‑1 de Takisawa (option) : système de programmation interactive avec création de programmes, simulation 3D (résultat d'usinage / trajectoire d'outil) et exécution optimisée des axes sans nécessité de connaissances G‑code.

Médias associés

• Vidéo de présentation TMX‑4000
• Talk About "TMX‑4000"
• Perçage U grand diamètre (SUS304)
• Usinage à avance élevée / haute vitesse (SUS304)

Caractéristiques techniques

• Modèle : TMX‑4000
• Taille de mandrin : 10 + 10 inch (variantes existantes)
• Type de tourelle : broche‑outil avec ATC
• Diamètre de tournage maximal : Ø500 mm
• Longueur de tournage maximale : 1500 mm (varie selon le type de mandrin)
• Capacité barre (broche gauche) : Ø80 mm (selon type de mandrin / cylindre)
• Plage de rotation axe B : 230° (±115°)
• Vitesse broche gauche : 4 000 min⁻¹
• Vitesse broche droite : 4 000 min⁻¹ (peut être absente selon variante)
• Vitesse broche‑outil : 12 000 min⁻¹
• Capacité ATC : 40 outils (options : 80, 120)
• Vitesses de déplacement rapide : X1 : 40 m/min · Z1 : 40 m/min · Y1 : 40 m/min · A : 30 m/min
• Moteur broche gauche (S2 30 min / continu) : 26 / 22 kW
• Moteur broche droite (S2 15 min / continu) : 22 / 15 kW (si applicable)
• Moteur broche‑outil (S3/S6 25%/continu) : Haut : 22 / 15 kW
• Hauteur de la machine : 3 160 mm
• Surface au sol requise (incl. convoyeur de copeaux latéral, pupitre de commande et magasin ATC) : T40 : 6 950 × 4 478 mm
• Masse de la machine : env. 17 000 kg
