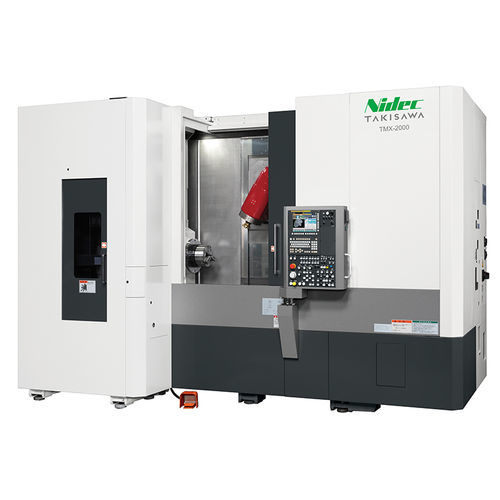

Centre de tournage-fraisage CNC TMX-2000

5 axespar apprentissagede haute précision

Présentation

Le TMX-2000 est une machine CNC multitâche de tournage-fraisage conçue pour de grandes courses d'axes afin de traiter des pièces plus volumineuses et complexes en une seule opération de serrage. Avec l'axe C fixe et une broche-outil indexable (axe B), il combine fraisage, usinage d'âme et tournage sans repositionnement.

Principales caractéristiques

• Grande course d'axes : X 640 mm / Y 230 mm / Z 690 mm permettant le fraisage et le perçage d'âme en une seule opération avec l'axe C fixé.
• Indexage de la broche-outil (axe B) : étend la plage usinable ; indexage de haute précision ±130° par pas de 1° pour regrouper plusieurs opérations sur un même outil.
• Tournage haute précision : l'outil de tournage est positionné et verrouillé sur la broche-outil par un accouplement d'indexage de précision ; compatible avec des outils multifonctions pour usinage extérieur.
• Programmation interactive intégrée (TiwaP-1) : création de programmes, simulation 3D et exécution sans connaissances en G-code ; reconnaissance automatique de la broche et de l'ordre des opérations.

Caractéristiques techniques

• Stock du mandrin droit : Aucun
• Contre-pointe (type servo NC) : Standard (inclus)
• Taille du mandrin : 8 pouces
• Type de tourelle : Broche-outil avec ATC
• Diamètre max de tournage : Ø500 mm
• Longueur max de tournage : 610 mm
• Diamètre admissible barre (broche gauche) : Ø65 mm
• Diamètre admissible barre (broche droite) : Aucun
• Plage d'inclinaison axe B : 230° (±115°)
• Vitesse broche gauche : 5000 min⁻¹
• Vitesse broche droite : Aucun
• Vitesse broche-outil : 12000 min⁻¹
• Capacité magasin ATC : 40 [OP. 80]
• Vitesse d'avance rapide (m/min) : X : 40 / Z : 40 / Y : 40 / A : 20
• Moteur broche gauche (kW) (30 min/continu) : 15 / 11
• Moteur broche droite (kW) : Aucun
• Moteur broche-outil (kW) (S3 25%/continu) : 11 / 7.5
• Hauteur machine : 2783 mm
• Surface au sol requise : 4150 × 2923 mm
• Masse machine : 13 700 kg

Applications

• Pièces nécessitant tournage et fraisage combinés (automobile, hydraulique, aéronautique)
• Axes complexes, brides et faces d'extrémité de haute précision
• Petites séries et prototypage nécessitant des opérations en une seule serrage

Logiciel

Le logiciel intégré TiwaP-1 prend en charge la création de programmes, la simulation 3D et l'exécution automatisée pour réduire les temps de réglage et simplifier la saisie opérateur.
