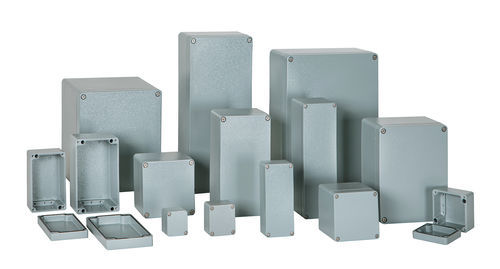

Coffret électrique de distribution AL series

sur mesuremuralen aluminium

Présentation
Disponible sur commande (BTO). Boîtier en aluminium moulé sous pression, indice de protection IP65, conçu pour des applications électriques et électroniques. 35 dimensions standard disponibles ; dissipation thermique, résistance à la chaleur et résistance aux huiles supérieures aux boîtiers plastiques. Commande minimale : 1 pièce. Le délai de livraison est indiqué dans le tableau des dimensions produit.

Caractéristiques

• Matériau : Aluminium moulé sous pression (résistant aux chocs)
• Indice de protection : IP65
• Dissipation thermique, résistance à la chaleur et aux huiles supérieures aux boîtiers en plastique
• Vis de couvercle indémanchables auto-taraudeuses s'engageant dans des trous préperçés pour une fixation sécurisée
• Couleur : Gris (similaire à RAL7001)
• Température de fonctionnement et plage de couple recommandé indiquées par modèle dans le tableau
• Sur commande (BTO) — commande minimale : 1 pièce

Réf. produit / Dimensions
Réf. produit | L (mm) × H (mm) × P (mm) | Couple recommandé (N·m) | Délai | Poids (g)
AL050503 | 46 × 31.5 × 51 | 0.8 ～ 1 | 2 months | 82 g
AL060603 | 64 × 34 × 58 | 0.8 ～ 1 | 2 months | 140 g
AL060605 | 64 × 46 × 58 | 0.8 ～ 1 | 2 months | 162 g
AL061003 | 64 × 34 × 98 | 0.8 ～ 1 | 2 months | 204 g
AL061005 | 64 × 46 × 98 | 0.8 ～ 1 | 2 months | 239 g
AL061503 | 64 × 34 × 150 | 0.8 ～ 1 | 2 months | 267 g
AL061505 | 64 × 46 × 150 | 0.8 ～ 1 | 2 months | 314 g
AL080806 | 80 × 57.5 × 75 | 0.8 ～ 1 | 2 months | 304 g
AL080807 | 80 × 70 × 75 | 0.8 ～ 1 | 2 months | 347 g
AL081306 | 80 × 58 × 125 | 0.8 ～ 1 | 2 months | 431 g
AL081307 | 80 × 71 × 125 | 0.8 ～ 1 | 2 months | 488 g
AL081806 | 80 × 57 × 175 | 0.8 ～ 1 | 2 months | 522 g
AL081807 | 80 × 70 × 175 | 0.8 ～ 1 | 2 months | 612 g
AL082506 | 80 × 57 × 250 | 0.8 ～ 1 | 2 months | 814 g
AL082507 | 80 × 70 × 250 | 0.8 ～ 1 | 2 months | 854 g
AL101008 | 100 × 80 × 100 | 0.8 ～ 1 | 2 months | 561 g
AL101608 | 100 × 80 × 160 | 0.8 ～ 1 | 2 months | 767 g
AL121208 | 120 × 80 × 122 | 1.0 | 2 months | 910 g
AL122208 | 120 × 80 × 220 | 1.0 | 2 months | 1280 g
AL122209 | 120 × 90 × 220 | 1.0 | 2 months | 1400 g
... (lignes supplémentaires de la série AL disponibles dans le tableau produit avec dimensions par modèle, couple recommandé, délai et poids)
