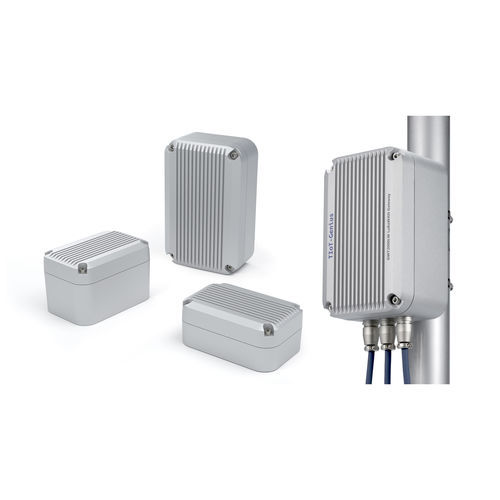

Coffret électrique de distribution DWH series

sur rail DINmuralen aluminium

Aperçu du produit

• Boîtier en aluminium moulé sous pression haute performance IP68 protégé contre l'immersion jusqu'à 24 heures à 1 m de profondeur.
• Le blindage CEM est assuré par les côtés intérieurs non finis du couvercle supérieur et de la base, ainsi que par le joint en silicone conducteur.
• Convient pour les points d'accès, les équipements de transmission optique, les PC industriels antichocs et autres.
• 4 tailles disponibles en argent métallique.
• Classe de protection : IP68 (24 heures/1 m de profondeur)
• Température de fonctionnement : -40°C ~ +105°C

Calendrier de lancement

• Fin décembre 2025 : DWH10-15-9S, DWH14-22-7S, DWH14-22-10S
• Février 2026 : DWH10-15-6S

Numéro de produit / Dimensions
Numéro de produit | Dimensions externes (L x H x P, mm) | Dimensions internes (l x h x p, mm) | Poids (g) | Date de lancement
DWH10-15-6S | 100 x 63,5 x 150 | 86 x 46 x 136 | 875 | Février 2026
DWH10-15-9S | 100 x 93,5 x 150 | 81 x 76 x 131 | 1115 | Fin décembre 2025
DWH14-22-7S | 140 x 74 x 220 | 125 x 56 x 205 | 1470 | Fin décembre 2025
DWH14-22-10S | 140 x 104 x 220 | 123 x 86 x 203 | 1865 | Fin décembre 2025
Pièces optionnelles

• Plaque de montage pour DW・DWH - Série DWMP
• Support mural pour DW・DWH - Série DWF
• Support mural pour DW・DWH - DWMB-1N
• Support de montage sur poteau en aluminium pour série DW・DWH
• Sangle de montage sur poteau en acier inoxydable - Série SNB
• Ceinture de montage sur poteau - Série PKB
• Vis de montage pour DW・DWH - SMS4-8
• Rail DIN pour DW･DWH - Série FDR
• Presse-étoupe blindé CEM - Série AGE
• Presse-étoupe résistant à la chaleur - Série AGH
• Presse-étoupe métallique IP68 - Série AGM
• Presse-étoupe métallique IP67 à faible coût - Série RMC
• Vent protecteur en acier inoxydable - PMF-12M
• Vent protecteur - Série PMF

Produits similaires

• Boîtier en aluminium moulé sous pression IP68 - Série DW
• Boîte en aluminium moulé sous pression blindée CEM IP67 - Série HQ
• Boîte en aluminium moulé sous pression IP67 - Série BDN
• Boîtier en aluminium à bride IP68 - Série AW
• Boîtier en aluminium avec dissipateur thermique IP68 - Série AWN
• Boîte en aluminium moulé sous pression IP65 - Série AL
• Boîtier blindé CEM en aluminium avec dissipateur thermique à bride - Série EXHFE
• Boîtier blindé CEM en aluminium avec dissipateur thermique - Série EXHE
• Boîtier en aluminium avec dissipateur thermique - Série EXH

Vues 3D

• Vue 3D - DWH10-15-6S
• Vue 3D - avec support mural
• Vue d'assemblage du support de montage sur poteau
• Vue éclatée

Caractéristiques / Spécifications techniques

• Matériau : Aluminium moulé sous pression
• Finition : Argent métallique
• Classe de protection : IP68 (24 heures à 1 m de profondeur)
• Blindage CEM : Côtés intérieurs non finis et joint en silicone conducteur
• Température de fonctionnement : -40°C à +105°C
• Tailles disponibles : 4 (voir tableau ci-dessus)
• Poids : 875g à 1865g selon le modèle
• Convient pour : Points d'accès, équipements de transmission optique, PC industriels antichocs, etc.
