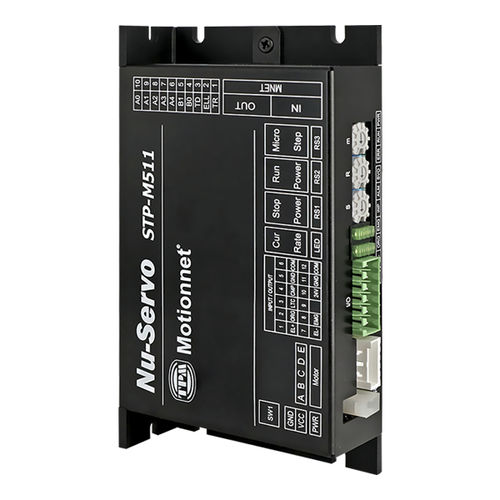

Contrôleur de mouvement 1 axe STP-M511

pas à pasEthernetRS-485

STP-M511 Caractéristiques ● Entraînement Motionnet® à 5 phases à micropas ● Vibrations et bruit les plus faibles ● Haute précision de positionnement ● Courant de marche et courant d'arrêt réglables ● Micropas sélectionnable ● Max. 20Mbps de taux de transfert ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● Dimension : L-79 x l-140 x H-30mm Motionnet Contrôleur de communication Motionnet® esclave contrôleur de mouvement ASIC Interface série RS-485 avec isolation du transformateur Câble de type CAT5 UTP / STP Câble Ethernet Protection contre les surtensions 10KV Vitesse de transmission 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Multi Axes Drive Max. 32 jeux / anneau Signal d'entrée E/S PEL, MEL, ORG, LTC et EMG Signal de sortie E/S CMP Contrôle de position Mode incrémental / mode absolu Plage de données : 28 bits Mode d'hébergement ORG, Phase Z, Limite 13 types au total Bibliothèque de mouvements logiciels (DLL) pour Win XP / 7 / 10 Conduire Tension d'entrée 24 ou 48V DC Modèle d'entraînement 5 phases Courant de pilotage 0,5~1,5A Max / Phase Réglage du courant d'entraînement RUN : 0~F par commutateur rotatif STOP : 0~F par commutateur rotatif Micro-étape 1, 2, 5, 10, 25, 50, 125, 250, 3, 4, 6, 12,18, 24, 36, 72 par commutateur rotatif Affichage LED EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Current Rate Consommation de courant 3,1W typique (130mA / 24V) sans charge Température ambiante En service : 0~50 °C En stockage : -20~70 °C Humidité en service : 35~85% (sans condensation) En stockage : 10~90% (sans condensation) Vib. reset 0.5G
