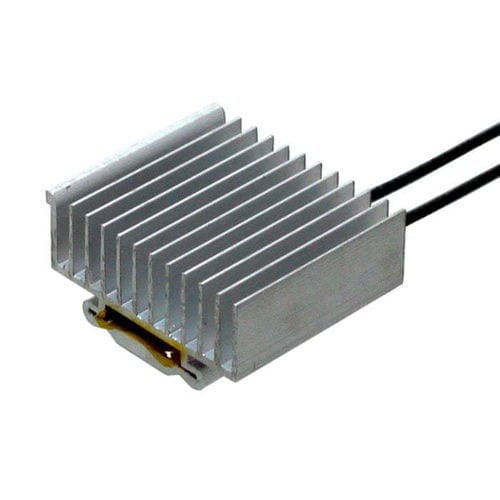

Élément chauffant en plaque LCH series

à ailettesà air pulséPTC

Présentation du produit
Les conducteurs thermiques PTC KLC (série LCH, LCH-A ~ LCH-M) sont des éléments chauffants auto-régulants en état solide, proposés en plusieurs formes, longueurs et options de fixation/sortie de câble. Les configurations comprennent des profils à ailettes extrudées et des plaques thermiques PTC ; certains types acceptent un ventilateur optionnel pour augmenter le transfert thermique.

Caractéristiques

• Comportement PTC auto-régulant pour le contrôle de la température
• Plage de puissance étendue (6 W à ~2000 W selon modèle)
• Consommation électrique adaptée aux applications de chauffage ciblées
• Faible émission acoustique par rapport aux chauffages uniquement ventilés (ventilateur optionnel)
• Disponible sur une large plage de tensions (typ. AC/DC 12 V–520/600 V selon type)
• Boîtiers à ailettes en aluminium (AL6061 / AL6063) et options plaque
• Multiples personnalisations d'entrée de câble et de fixation possibles

Nouveau / Chauffage multi-étage
Les options multi-étages offrent des réglages de température en deux ou trois paliers dans une même unité et peuvent être appliquées à plusieurs types LCH (LCH-A à LCH-I). Le LCH-M est une nouvelle famille de plaques thermiques PTC proposant plusieurs options standard de température de surface.

Applications
Conçu pour le maintien de la température électronique et les tâches de chauffage moyen à faible : protection thermique des cartes mères PC, appareils médicaux et esthétiques, fers à vapeur, contrôle d’humidité, protection antigel, purificateurs d'air, dispositifs de santé/therapie et applications similaires.

Spécifications générales

• Marque : KLC Corporation (KLC / Taiwan King Lung Chin PTC Co., Ltd.)
• Famille / modèles : série LCH (LCH-A ~ LCH-M)
• Plage de puissance : 6 W ~ 2000 W (selon modèle)
• Température de surface (typ.) : ~60 °C à ~240 °C (selon type)
• Tension : AC/DC 12 V ~ 520 V (général) ; certains types jusqu'à 600 V ; tensions personnalisées possibles
• Matériau extérieur : Aluminium AL6061 / AL6063 (types à ailettes)
• Fil standard : 22 AWG, 210 mm (noir) sauf indication contraire
• Options : chauffage multi-étage, versions avec ventilateur, multiples sorties de câble, connecteurs, plaques de fixation, sortie triphasée

Remarques d'application

• La puissance (W) d’un PTC varie selon les conditions de dissipation thermique : en faible dissipation (pas de flux d’air) la température de surface peut approcher la température de Curie et la puissance diminuera ; en forte dissipation, la puissance augmente pour maintenir la régulation.
• La puissance maximale indiquée correspond à une transmission thermique efficace (surface ~240 °C pour de nombreux types). La puissance délivrée dépend du matériau de contact, du dissipateur, de la surface, de la température ambiante et du flux d'air (souvent 5%–80% du maximum ; pour chauffage indirect de l'eau généralement ~15%–60% du maximum).
• Des modèles personnalisés et des outils de fabrication sont disponibles pour répondre aux exigences spécifiques (coût d'outillage possible).
• Exemple de calcul de puissance relative à une température de surface plus basse : Puissance relative(@120 °C) ≈ Puissance max × (120 °C – ambiante) / (240 °C – ambiante) — les résultats réels dépendent des conditions d'application.

Dimensions et modèles standard (extrait)
Chaque type LCH possède un profil d'ailetage/forme et des longueurs disponibles propres. Types typiques : LCH-A, LCH-B, LCH-C, LCH-D, LCH-E, LCH-F, LCH-G, LCH-H, LCH-I, LCH-J (ex. personnalisé), LCH-K (ex. personnalisé), LCH-M (plaque thermique PTC).

Résumé — types LCH-H à LCH-M
Plage de puissance : 6 W ~ 2000 W
Dimensions exemples : LCH-H : 39,5 × 19,5 × L mm ; LCH-IA : 55 × 28 × L mm ; LCH-IB : 70 × 28,5 × L mm ; LCH-M (ex.) : 30 × 35 × L mm
Température max : typ. jusqu'à ~220–240 °C (selon type)
Plage de tension : AC/DC 12 V ~ 600 V (selon type)
Extérieur : Aluminium AL6061 / 6063
Ventilateur : optionnel pour LCH-I, LCH-K, LCH-M pour accélérer le transfert thermique

Type LCH-M — modèles sélectionnés & longueurs/températures standard
Modèles exemples : LCH-MX1024 (L=60 mm), LCH-MX2048 (L=100 mm), LCH-MX3060 (L=150 mm), LCH-MX4072 (L=200 mm). Options de température de surface (ex.) : 230 °C ±20 °C, 200 °C ±20 °C, 170 °C ±20 °C, 110 °C ±20 °C, 90 °C ±20 °C.

Options de sortie de câble et conception

• Sortie de câble unilatérale (standard)
• Sortie de câble bilatérale
• Câble avec connecteur
• Câble avec cosse femelle et trous de fixation (préciser position des trous)
• Conducteur PTC avec trous de fixation personnalisés ou plaque de fixation en inox
• Sortie de câble pour alimentation triphasée (option)

Notes sur la personnalisation
Fourniture standard si non spécifié : conducteur thermique PTC avec sortie de câble unilatérale sans cosses. De nombreuses modifications mécaniques et électriques sont réalisables selon les besoins ; des frais d'outillage peuvent s'appliquer.

Spécifications techniques

• Marque : KLC Corporation
• Famille : série LCH (LCH-A ~ LCH-M)
• Puissance : 6 W ~ 2000 W (selon modèle)
• Température de surface : jusqu'à ~240 °C (selon type)
• Tension : AC/DC 12 V ~ 520/600 V (selon type) ; options personnalisées possibles
• Matériau extérieur (ailettes) : Aluminium AL6061 / AL6063
• Fil standard : 22 AWG, 210 mm
• Options clés : chauffage multi-étage, versions ventilées, multiples sorties de câble, connecteurs, plaques de fixation, sorties triphasées
