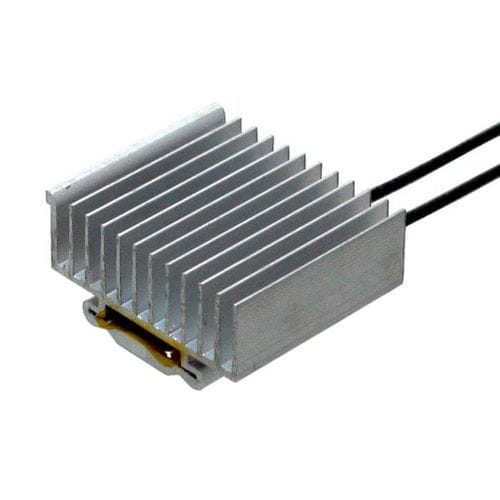

Chauffe-air LCH series

à ailettesà convectionélectrique

Présentation du produit

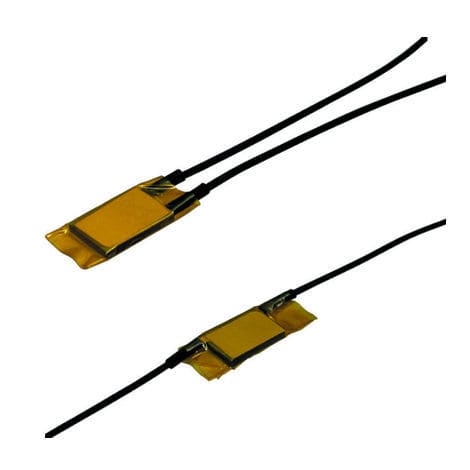

Les conducteurs de chaleur PTC de la série LCH sont des éléments chauffants PTC auto‑régulants disponibles en plusieurs tailles et options de fixation. Conçus pour des applications à température moyenne à basse, ils existent en versions à ailettes pour convection naturelle ou en versions air avec option ventilateur selon le modèle.

Caractéristiques

• Comportement PTC auto‑régulant pour ajustement automatique de la puissance
• Large plage de puissance : 6–2000 W selon modèle
• Plages de tension : 12 V à 600 V selon modèle
• Construction à ailettes en aluminium pour les types convection (AL6061 / AL6063)
• Fonctionnement silencieux pour les modèles à ailettes ; ventilateur optionnel sur certains modèles
• Fil standard : 22 AWG, 210 mm (noir) ; câblage personnalisé disponible
• Dimensions, profil d’ailettes, bornes et perçages personnalisables

Chauffage multi‑étage
Option multi‑étage (2 ou 3 niveaux) disponible pour les types LCH afin de proposer plusieurs niveaux de température dans une même unité pour une meilleure flexibilité de contrôle.

Applications
Utilisations typiques : maintien de température des cartes mères PC, protection électronique, fers à repasser à vapeur, contrôle d’humidité, protection antigel, appareils médicaux et esthétiques, purificateurs d’air, modules de chauffage électroniques et autres systèmes à température moyenne‑basse.

Spécifications générales (résumé)

• Plage de puissance : 6 W – 2000 W (selon modèle)
• Température de surface : généralement 60°C – 240°C (certaines versions ~220°C)
• Tension : AC/DC 12 V – 520 V standard ; modèles sélectionnés jusqu’à 600 V
• Matière extérieure : aluminium (AL6061 / AL6063) pour les types à ailettes
• Fil standard : 22 AWG, 210 mm

Remarques d’application

• La puissance et la température de surface dépendent de la température ambiante, du flux d’air et des conditions de contact/ dissipateur.
• En faible dissipation (absence de flux d’air) la température de surface peut atteindre la température de Curie et la puissance diminue ; en forte dissipation la puissance augmente pour réguler la température.
• La puissance maximale indiquée correspond à des conditions proches de la température de surface maximale ; la puissance livrée en application est généralement de ~5% à ~80% de la valeur maximale selon la dissipation.
• Les performances réelles varient selon le matériau de contact, le dissipateur, la surface, l’ambiance et l’installation.
• Personnalisation disponible pour sorties de fils, perçages, connecteurs, forme des ailettes et caractéristiques électriques.

Dimensions et spécifications clés des types LCH‑H à LCH‑M
Plage de puissance : 6 W ~ 2000 W
Température maximale de surface : ~220°C – 240°C (selon modèle)
Plage de tension : AC/DC 12 V ~ 600 V (selon modèle)
Exemples de dimensions (L×H×L mm) : LCH‑H 39.5 × 19.5 × L ; LCH‑IA 55 × 28 × L ; LCH‑IB 70 × 28.5 × L ; LCH‑M 30 × 35 × L
Matière extérieure : aluminium (AL6061 / AL6063)
Ventilateur optionnel montable sur certains types (LCH‑I, LCH‑K, LCH‑M) pour accélérer la dissipation thermique.

Options de sortie de fil et conception
Configurations standard et optionnelles : sortie de fil unilatérale ou bilatérale, fils avec connecteurs ou embouts, plaque de fixation inox, sortie trois‑phases, perçages et positions de sortie personnalisés. Longueur, hauteur, largeur et profil des ailettes peuvent être adaptés.

Modèles LCH‑M disponibles (exemples sélectionnés)
Exemples : LCH‑MX1024 (L = 60 mm nominal ; options de température : 230°C ±20°C, 200°C ±20°C, 170°C ±20°C, 110°C ±20°C, 90°C ±20°C). Plusieurs suffixes (MX10xx, MX20xx, MX30xx, MX40xx) couvrent diverses combinaisons longueur/puissance/température sur la plage 12 V–600 V.

Caractéristiques techniques

• Famille de produit : Conducteurs de chaleur PTC (série LCH)
• Plage de puissance typique : 6 W – 2000 W
• Plage de température de surface : 60°C – 240°C (typique)
• Options de tension : AC/DC 12 V – 520 V standard, jusqu’à 600 V pour certains modèles
• Extérieur : aluminium pour les types à ailettes
• Fil : 22 AWG, 210 mm (standard)
• Options spéciales : comportement PTC auto‑régulant, chauffage multi‑étage, ventilateur optionnel
• Personnalisation disponible : dimensions, ailettes, sortie de fil et bornes (des frais d’outillage peuvent s’appliquer)
