Auxiliaire de commande DTC series

Présentation

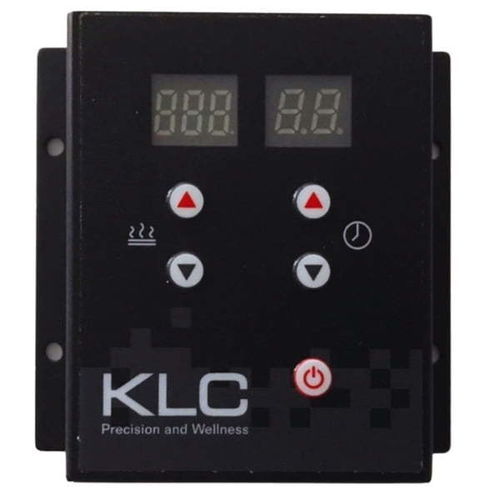

Le contrôleur numérique température & temps (série DTC) de KLC est un régulateur compact en façade destiné aux essais en laboratoire, au chauffage d'ambiance et au contrôle de température des process. Il est compatible avec les composants chauffants KLC : résistances flexibles ultra-minces, émetteurs infrarouges lointains, chauffages air PTC et conducteurs thermiques PTC.

Caractéristiques principales

• Réglage numérique en façade avec affichage LED
• Contrôle température et minuterie avec mémorisation automatique des paramètres
• Minuterie réglable de 30 min jusqu'au fonctionnement continu (affichage 99)
• Contrôle précis de la température ±1℃ ; résolution 1℃
• Versions précâblées, à connecteur (auto-connexion) ou à borne disponibles
• Compatible avec les gammes de chauffages KLC

Modèles et types

• Modèles : DTC-A1045A-150 | DTC-A1045B-150 | DTC-A2085A-150 | DTC-A2085B-150 | DTC-A3B285-0204B
• Types : Précâblé AC110V ; Connecteur AC110V ; Précâblé AC220V ; Connecteur AC220V ; Borne AC90–250V

Spécifications de base

• Dimensions : 65 x 90 x 26 mm
• Boîtier : boîtier extérieur en aluminium
• Tension d'entrée (série) : DC12V–24V / AC100V–120V / AC200V–240V
• Fréquence : 60Hz (option 50Hz disponible)
• Courant max. : CC <10A ; CA <4A (selon modèle)
• Taux d'échantillonnage : 100 ms
• Environnement d'utilisation : -20℃ à 55℃ ; 0–80% HR (sans condensation/givrage)
• Plage de contrôle température (série) : typ. 1 à 150℃ ; certaines versions jusqu'à 285℃
• Capteur : NTC (AC non isolé) ; longueur fil NTC typique 80 cm

DTC-A3B285-0204B — spécifications modèles

• Tension d'entrée : AC90–250V
• Fréquence : 50/60Hz
• Courant max. : 4A
• Méthode de contrôle : MARCHE/ARRÊT (P=0)
• Plage de contrôle température : -24 à 285℃ (pas 1℃)
• Contrôle du temps : 1–5 (unités 30 min) / 5–99 (unités 1 h) ; 99 = fonctionnement continu
• Taux d'échantillonnage : 100 ms

Guide d'utilisation / Remarques

• MARCHE/ARRÊT : appuyer 1 fois pour allumer ; maintenir 2 s pour éteindre. Lorsque l'appareil est sous tension mais inactif, le point du display temps clignote
• Boutons température : ▲ augmente de 1℃ ; ▼ diminue de 1℃ ; maintenir pour variation continue. L'affichage revient à la température mesurée au bout de 4 s
• Boutons temps : ▲ / ▼ ajustent par 0,5 h ou 1 h selon la plage ; 99 = fonctionnement continu
• Connexions : broche NTC pour sonde ; broche d'entrée CA ; broche de sortie CA pour la charge

Notes

• Marque : KLC Corporation
• Applications : adapté aux équipements de laboratoire, prototypes HVAC, machines de process et contrôle température des produits
