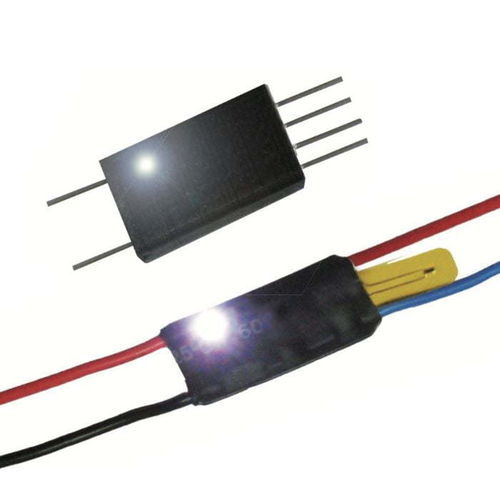

Module de contrôle de température à LED MT series

programmablepour l'industriecompact

Présentation
La série MT de microcontrôleurs température/minuterie est un module breveté et compact destiné à intégrer la commande de chauffage dans des produits à faible encombrement sans refonte du PCB. Permet des limites de température ON/OFF et des durées programmables ; plus de 10 000 configurations standard disponibles. Compatible avec films chauffants ultra-minces et résistances PTC à faible courant d'appel pour usages industriels.

Caractéristiques principales

• Format compact : 20 x 10 x 3 mm — s’intègre dans les espaces restreints
• Intégration simplifiée : pas de contrôleur additionnel ni de modification importante du circuit
• Alimentation flexible : CC 3,7–24 V (compatible USB/batterie)
• Échantillonnage rapide : <100 ms ; précision température ±2℃
• Modes de contrôle : température constante, limite (ON/OFF), minuterie, minuterie cyclique
• Hautement configurable : limites ON/OFF, minuterie 1–1440 min, cycles 1–99 ; >10 000 variantes
• Sécurité : pour adaptateurs externes recommandation d’un condensateur 100–220 µF

Différences modèles et fonctions
Modèle | Fonction | Plage de température (℃) | Plage minuterie (min) | Minuteur cycle
MT | Contrôle température constant | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | – | –
MTT | Température constante + Minuterie | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | 1 ~ 1440 (24 h) | –
MTR | Contrôle limite température | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | – | –
MTTR | Limite température + Minuterie | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | 1 ~ 1440 (24 h) | –
MTC | Température constante + Minuteur de cycle | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | – | 1 ~ 99 (cycle continu personnalisable)
MTTC | Température constante + Cycle + Minuterie | -30℃ ~ 120℃ (personnalisable jusqu’à 180℃) | 1 ~ 1440 (24 h) | 1 ~ 99 (cycle continu personnalisable)

Spécifications standard (série MT)

• Dimensions (L×l×ép.) : 20 x 10 x 3 mm
• Tension d’entrée : CC 3,7 V – 24 V
• Fréquence : 50/60 Hz
• Courant max sortie : ≤4 A (10 A court maximum ≤30 s)
• Temps d’échantillonnage : <100 ms
• Précision température : ±2℃
• Humidité : 0–80 % HR (sans condensation)
• Plage contrôle : -30℃ à 120℃ (option jusqu’à 180℃)
• Température ambiante appareil : -40℃ à 80℃
• Affichage : LED
• Capteurs NTC : 0 / 25 / 50 mm

Exemples modèles MT — Températures fixes
Exemples courts :
MT-30XXXX = -30℃
MT000XXXX = 0℃
MT010XXXX = 10℃
MT025XXXX = 25℃
MT050XXXX = 50℃
MT120XXXX = 120℃
MT180XXXX = 180℃ (modèle spécial)

Remarques sur les modèles

• Les modèles standard ont des délais de livraison réduits ; modèles spéciaux jusqu’à 180℃ disponibles.
• Courant max variable selon type (ex. ~2,5 A Type A ; 4 A Type D). Autres spécifications sur demande.
• Réglages fins possibles : pas de 1℃ et incréments de 1 minute jusqu’à 24 h ou cycles continus.

Applications

• Produits industriels requérant contrôle température+temps dans un faible encombrement
• Exemples : modules de chauffage médical, chauffes-portables, dégivrage optique, contrôle environnemental avec PTC, intégration films chauffants ultra-minces

Résumé technique

• Famille : MT / MTT / MTR / MTTR / MTC / MTTC
• Modes : température constante, limite, minuterie, cyclique, combinés
• Minuterie : continue ou 1–1440 min ; cycles 1–99
• Alimentation : CC 3,7–24 V ; condo recommandé 100–220 µF pour adapteurs externes
