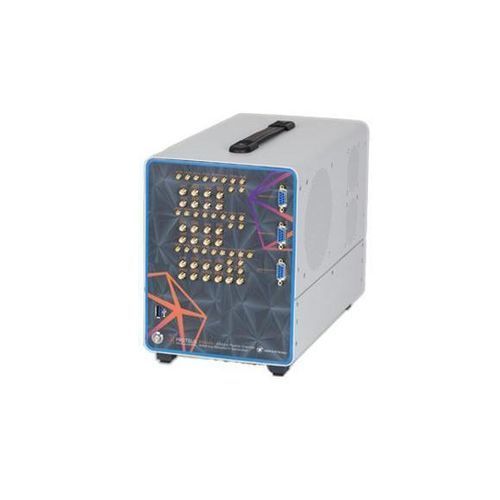

Générateur de fonctions arbitraires P9482D

RFcompactportable

Vue d'ensemble
La famille Proteus de Tabor est une plateforme de générateurs et transcepteurs d'ondes arbitraires RF avancés, basée sur une architecture SDR. Elle intègre des DAC haute vitesse (capables de direct-to-RF), des ADC optionnels, un traitement FPGA et des liaisons PCIe pour permettre la capture en temps réel, l'analyse et la génération conditionnelle d'ondes pour des applications telles que la guerre électronique (EW), la simulation de cibles radar, le contrôle quantique et la recherche sur les communications sans fil de nouvelle génération.

Points clés

• Conception modulaire permettant d'aller de quelques canaux à des centaines de canaux synchronisés
• Fréquences d'échantillonnage élevées et génération direct-to-RF
• Grande mémoire d'ondes et streaming PCIe rapide
• Modulateurs/démodulateurs IQ numériques intégrés
• Performances de bruit de phase et d Spurs optimisées
• Système de contrôle en temps réel pour génération conditionnelle d'ondes

Modulaire, évolutif et compact
Bâti sur une architecture PXIe/PXIe, le module Proteus offre une forte densité de canaux (plusieurs sorties générateur + entrées numériseurs) dans un encombrement réduit, permettant des systèmes multi-canaux synchronisés et cohérents en phase, adaptés à la simulation EW, au contrôle de qubit et aux recherches sur le massive MIMO.

Transfert de données ultra-rapide
Proteus exploite un backplane PCIe haute performance pour le transfert bidirectionnel de mémoire d'ondes, le streaming ininterrompu pour de longues séquences réelles et les mises à jour d'ondes en temps réel. Cela élimine les goulots d'étranglement de bande passante et mémoire pour des environnements de menaces continus et des expériences physiques à haut débit.

Système de contrôle en boucle fermée temps réel
Le Proteus intègre DAC et ADC avec une architecture pilotée par FPGA pour supprimer la latence aller-retour vers un PC hôte. Cela permet la génération conditionnelle d'ondes et des réponses déterministes en boucle fermée adaptées à la génération de cibles radar, au comportement de type DRFM et aux boucles de contrôle quantique en temps réel.

Séquencement non linéaire piloté par tâches
Proteus implémente une Task Table (machine à états conditionnelle) plutôt qu'un simple séquenceur linéaire. Les données entrantes traitées par le récepteur peuvent immédiatement déclencher des sauts d'onde logiques à très faible latence, permettant des réponses intelligentes et rapides comme des échos modifiés cohérents pour la simulation de cibles mobiles. La plateforme est programmable via Python, MATLAB, C ou LabVIEW.

Caractéristiques techniques

• Nom commercial : P9482D
• Fabricant / Marque : Tabor Electronics
• Nom court / famille produit : Proteus Arbitrary Waveform Transceiver (AWG/AWT)
• Taux d'échantillonnage (DAC) : jusqu'à 9 GS/s
• Résolution numérique : représentation interne 16 bits
• Configuration du module (listée) : 9GS/s 16Bit 8GS Mem 2CH 8 Markers
• Mémoire d'onde : configurations par module ; options 4GS, 8GS et jusqu'à 16GS sur la plateforme
• Numériseur optionnel (AWT) : 5.4 GS/s simple, 2.7 GS/s double canal, option ADC 12 bits
• Direct Output (DO1) : option sortie directe 9 GHz BW
• Streaming (STM) : capacité de streaming jusqu'à 6 GS/s
• Markers : marqueurs de base plus option MRK1 pour x4 marqueurs supplémentaires
• Option jitter de trigger (LTJ1) : jitter ultra-faible (~200 ps typique)
• Option granularité (G1) : option de granularité d'onde faible
• Option entrée trigger (TRG) : entrée trigger plus rapide (50 MHz au lieu de 10 MHz)
• Programmabilité FPGA : cœurs FPGA programmables par l'utilisateur et options de programmation FPGA haut niveau
• PCIe : backplane PCIe haute vitesse pour transfert et streaming rapides
• Canaux : la famille de modules s'étend à de nombreux canaux dans un châssis
• Applications : génération de scénarios EW, simulation de cibles radar (RTS/DRFM-like), contrôle et lecture de qubits, massive MIMO et tests de communications large bande
