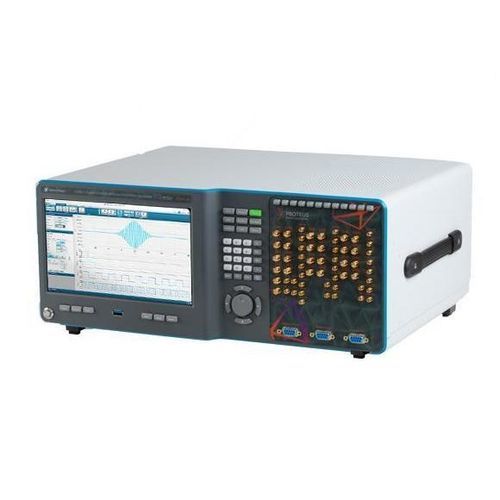

Générateur de signal P9482B

de fonctions arbitrairesRFcompact

Famille de produits
La famille Tabor Proteus regroupe des instruments basés sur une architecture SDR avancée combinant génération d'ondes à haute vitesse et capacité optionnelle de numérisation, formant un transceiver réactif pour les applications RF. Elle prend en charge la génération directe RF, la rétroaction en temps réel et des déploiements multi-canaux évolutifs adaptés à la simulation de scénarios de guerre électronique, au contrôle de qubits et aux communications sans fil de nouvelle génération.

Résumé produit
9GS/s 16 bits 8GS mémoire 2 canaux 8 marqueurs Générateur d'ondes arbitraires RF sur banc

Points clés

• Conception modulaire, extensible de quelques canaux à plusieurs centaines
• Bus de transfert PCIe rapide permettant le streaming bidirectionnel d'ondes
• Jusqu'à 16 GS de mémoire d'onde dans la famille Proteus (selon plateforme)
• Modulateurs/démodulateurs IQ numériques intégrés (DUC/DDC)
• Excellente performance en bruit de phase et spurious
• Système de commande en temps réel permettant une génération conditionnelle d'ondes

Description détaillée
L'architecture Proteus intègre un DAC RF haute cadence (jusqu'à 9 GS/s sur les modèles RF DAC) avec un ADC haute vitesse optionnel (ex. : numériseur 5,4 GS/s) et un FPGA puissant pour créer un Arbitrary Waveform Transceiver (AWT) en boucle fermée. La plate-forme supporte un traitement déterministe à faible latence dans le FPGA pour autoriser le séquencement conditionnel d'ondes et des réponses en temps réel basées sur les signaux reçus. Usages typiques : simulation de cibles radar, génération de scénarios de guerre électronique, contrôle multi-canaux d'expériences quantiques, et recherche Massive MIMO.

Fonctionnalités (sélection)

• Modulaire, évolutif et compact — architecture modulaire PXIe permettant d'agréger sorties générateur et entrées numériseur dans un format réduit pour des systèmes multi-canaux synchronisés et cohérents en phase.
• Transfert de données ultra-rapide — architecture PCIe/streaming optimisée pour le transfert bidirectionnel de mémoire d'onde, le traitement PDW en temps réel et le streaming ininterrompu pour de longues séquences réelles.
• Système de commande en temps réel — ADC + DAC + FPGA intégrés réduisent la latence aller-retour et supportent la génération conditionnelle d'ondes et le contrôle en boucle fermée pour des applications à haute vitesse.
• Séquencement non-linéaire piloté par tâche — la Table des tâches (machine d'états) permet des sauts instantanés entre segments d'ondes en fonction des entrées réceptrices en temps réel, autorisant des réponses intelligentes à faible latence (ex. : échos de type DRFM, décalages Doppler, échos retardés).

Résumé de commande (tableau)
Modèle : P9482B — Description : 9GS/s 16 bits 8GS mémoire 2 canaux 8 marqueurs Générateur d'ondes arbitraires RF sur banc

Options (tableau)
DC2 — Sortie DC pour applications baseband IQ
DJ2 — Entrée Dynamic Jump
MRK2 — x8 marqueurs supplémentaires
LTJ2 — Jitter de trigger ultra faible (200 ps typ.)
G2 — Option faible granularité d'onde (pour certains modules)
SEC — Option SSD amovible pour besoins de sécurité
SSD — SSD usine dupliqué supplémentaire pour l'option SEC
AWT — Numériseur optionnel 5,4 GS/s mono / 2,7 GS/s double canal 12-bit (option Arbitrary Waveform Transceiver)
STM — Option streaming jusqu'à 3 GS/s
TRG — Entrée trigger plus rapide (50 MHz au lieu de 10 MHz)
WE — Extension de garantie 1 an (garantie standard 3 ans)
CAL — Calibrage 17025

Applications & cas d'utilisation typiques

• Simulation et test Guerre Électronique et Radar (détection d'impulsions en temps réel et génération d'échos)
• Expériences quantiques : contrôle et mesure multi-canaux de qubits avec rétroaction en boucle fermée
• Développement et test Massive MIMO, réseaux phasés et formation de faisceaux
• Génération et analyse de signaux large bande pour normes sans fil (WiFi, 5G/6G) et recherche NMR/médicale

caractéristiques / spécifications techniques

• Taux d'échantillonnage (DAC) : jusqu'à 9 GS/s (selon modèle)
• Résolution d'échantillon analogique : 16 bits (largeur d'échantillon interne)
• Mémoire : 8 GS standard (famille supporte jusqu'à 16 GS)
• Canaux (générateur) : 2 canaux (modèle P9482B)
• Marqueurs : 8 marqueurs
• Numériseur optionnel (AWT) : 5,4 GS/s mono, 2,7 GS/s double canal, 12 bits (option AWT)
• Architecture : PXIe / backplane PCIe pour streaming haut débit et synchronisation
• Modulation IQ numérique intégrée / fonctions DUC et DDC
• Rétroaction en temps réel basée sur FPGA et génération conditionnelle d'ondes
• Table des tâches : séquencement non-linéaire conditionnel (machine d'états basse latence)
• Option streaming : STM (jusqu'à 3 GS/s)
• Entrée trigger : standard et option TRG haute vitesse (50 MHz)
