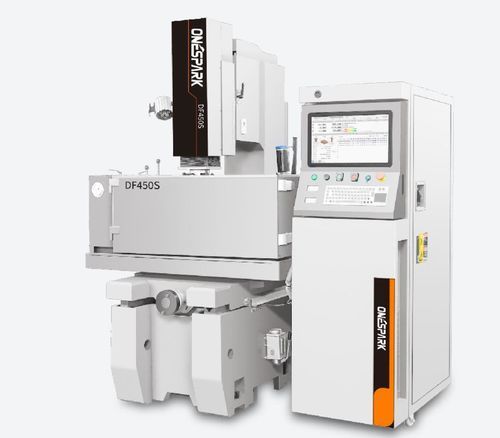

EDM par enfonçage DF450S

à grande vitessede précisionflexible

Présentation

• Conserve une structure de machine traditionnelle ; la table est entraînée manuellement pour faciliter le bridage et le chargement des pièces.
• La Z est entraînée par une glissière linéaire de précision et un servomoteur à vis à billes pour un positionnement vertical reproductible.
• La course de tête en deux étapes permet d'usiner des pièces de plus grande hauteur et d'ajuster la position de l'électrode.
• Option tête orbitale pour améliorer la finition ; le circuit miroir haute brillance permet d'atteindre de faibles valeurs Ra.

Paramètres
ITEM | Unité | DF450S | DF540S | DF650S
Course de travail X/Y/Z | mm | 450*350*200 | 500*400*220 | 600*500*220
Taille du réservoir d'huile de travail (L×W×H) | mm | 1060*650*440 | 160*690*500 | 1320*800*500
Taille de la table (L×W) | mm | 700*400 | 800*450 | 900*500
Circuit miroir haute brillance (meilleure finition) | Ra | 0.28 | 0.28 | 0.28
Meilleure finition avec tête orbitale | Ra | 0.15 | 0.15 | 0.15
Vitesse max. d'usinage | mm²/min | 450 | 450 | 450
Perte min. d'électrode | % | 0.1 | 0.1 | 0.1
Distance pointe électrode - table | mm | 200-500 | 200-600 | 300-700
Capacité max. de charge d'électrode | Kg | 100 | 50 | 50
Capacité max. de charge de la table | Kg | 900 | 000 | 000
Poids machine (incl. réservoir) | Kg | 1460 | 650 | 2000
Dimensions machine (L×W×H) | mm | 2900*1350*2150 | 3300*1600*2420 | 3500*2250*2480


Caractéristiques / spécifications techniques

• Modèle : DF450S (DF540S, DF650S disponibles)
• Course X/Y/Z : 450×350×200 mm
• Taille réservoir huile : 1060×650×440 mm
• Taille table : 700×400 mm
• Finition circuit miroir : Ra 0.28 ; avec tête orbitale : Ra 0.15
• Vitesse max. d'usinage : 450 mm²/min
• Perte min. d'électrode : 0.1 %
• Distance pointe électrode - table : 200–500 mm
• Capacité électrode : 100 kg
• Capacité table : 900 kg
• Poids machine (incl. réservoir) : 1460 kg
• Dimensions (L×W×H) : 2900×1350×2150 mm
