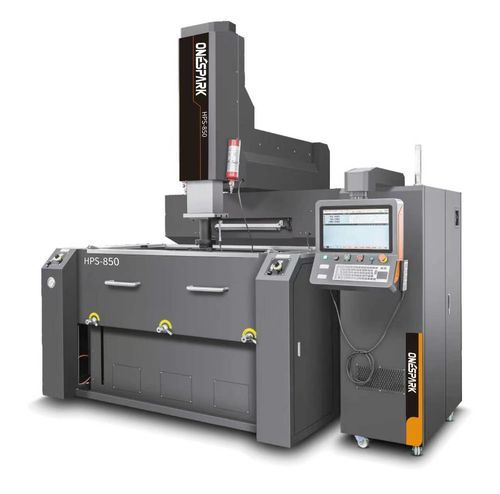

EDM par enfonçage HPS-850

de haute précisionà grande vitesseflexible

MODÈLE : HPS-850
Course de travail axes X/Y/Z : 800/500/400mm
Dimensions du bac de travail (L×l×H) : 1800×1100×570mm
Dimensions de la table (L×l) : 1150×600mm
Distance de la pointe d'électrode à la table : 500-900mm
Capacité de charge maximale de l'électrode : 180KG
Capacité de charge maximale de la table : 3000KG
Poids de la machine (bac compris) : 4800KG
Dimensions (L×l×H) : 2280×2600×2690mm
Perte d'électrode minimale : 0,1%
Courant d'usinage maximal : 75A (100A en option)
Précision de positionnement : 5 μm
Précision de positionnement répétable : 2 μm

Caractéristiques de la machine :
◆ Le socle adopte une conception en structure caissonnée, avec une largeur de guidage ultra-large, permettant aux axes X et Y de fonctionner en continu et de former un parallélisme stable avec le plateau, réalisant ainsi un usinage de précision pour les moules grands et petits.
◆ La conception carrée (BOX) de la tête de machine peut résister aux forces extérieures provenant de toutes les directions et maintenir un usinage de précision du positionnement d'origine, garantissant que la précision d'usinage des électrodes lourdes n'est pas affectée.
◆ Les trois axes sont équipés de servomoteurs absolus Panasonic japonais, entièrement numériques et dotés d'un codeur. Ils peuvent à tout moment renvoyer le fonctionnement de l'électrode au variateur, permettant ainsi un contrôle plus précis du moteur. Avec une réponse rapide, une faible inertie de rotation, un fonctionnement stable, un faible bruit, aucune interférence radio, aucune vibration et une maintenance facile, les performances de la machine sont efficacement améliorées, avec une sensibilité et une contrôlabilité élevées.
◆ Les axes X, Y et Z utilisent tous des vis à billes de qualité rectifiée de Taiwan.
◆ Les axes X et Y sont conçus avec des glissières renforcées entièrement fermées, et la distance entre les rails de l'axe X est supérieure à la course de l'axe Y, garantissant le parallélisme entre toute la course des axes X/Y et la table.
◆ Grâce à une gestion durable et stable de la température du liquide et à la configuration du système de refroidissement d'usinage, l'usinage de la machine n'est pas affecté par les conditions extérieures ou les changements d'état d'usinage, maximisant ainsi l'adaptabilité générale de la machine à diverses conditions d'usinage et à la précision d'usinage.
◆ Des installations périphériques complètes, telles que des dispositifs d'extinction automatique et des capteurs de niveau de liquide de traitement, assurent un environnement de travail sûr.
◆ Le corps est en fonte FC30, qui a subi un recuit à haute température et un vieillissement naturel.
