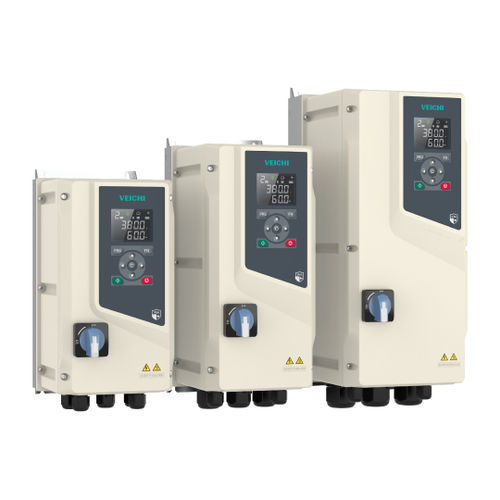

Variateur AC synchrone AC600F series

asynchroneà PWMtriphasé

Présentation
Le AC600F de Veichi Electric est un variateur universel à contrôle vectoriel conçu pour fonctionner en environnements difficiles (poussière, hygrométrie élevée, fortes pluies). Plage de puissance : 0,75–22 kW. Compacité, forte densité de puissance et prêt à l'emploi après câblage.

Caractéristiques principales

• Étanchéité industrielle IP66 et boîtier en PC résistant aux UV pour exposition extérieure et atmosphères corrosives.
• Refroidissement rapide et fonctionnement discret grâce à un ventilateur intelligent intégré et une conduite d'air indépendante.
• Sécurité en double couche : séparation mécanique en option et STO (Safe Torque Off) conforme SIL3.
• Fort filtrage EMI : filtre C3 de série, option C2 pour environnements électromagnétiques sévères.
• Homologations internationales (CE, UL, CB) et conception large tension acceptant ±15% de fluctuation d'entrée.
• Large compatibilité moteur : supporte moteurs synchrones, asynchrones, à réluctance et autres.
• Programmation modulaire et clavier externe bilingue (chinois/anglais) pour contrôle flexible.

Avantages

• Fort couple de démarrage et contrôle bas régime fluide : mode vectoriel en boucle fermée délivrant jusqu'à 200 % du couple nominal à 0 Hz ; linéarité du couple <3%.
• Freinage par sur-excitation pour décélérations rapides sans résistances supplémentaires et limitation de la surtension sur le bus DC.
• Commande à économie d'énergie avec ajustement automatique du courant d'excitation selon la charge pour optimiser l'efficacité moteur.
• Contrôle stable de l'affaiblissement du flux à haute vitesse assurant une sortie précise en forts taux d'affaiblissement.

Architecture matérielle

• Ventilateur de refroidissement IP66 ultra-silencieux pour fonctionnement discret.
• Enveloppe en fibre de verre + polycarbonate haute résistance pour solidité, légèreté et résistance à la corrosion.
• Refroidissement par circulation interne avec contrôle intelligent de la température et conception modulaire pour un échange thermique efficace.
• Filtrage bruit par self de mode commun + condensateur film utilisant annulation de phase et différenciation mode commun pour suppression EMI tout en préservant les signaux utiles.
• Protections complètes de l'entrée à la sortie ; solutions de refroidissement de qualité automobile pour améliorer la dissipation.

Configuration logicielle

• Contrôle multi-moteur : prend en charge moteurs asynchrones 3 phases, moteurs à fréquence variable, servomoteurs AC, moteurs synchrones PM, moteurs à réluctance synchrones et moteurs synchrones haute vitesse.
• Fonction boîte noire : enregistrement automatique des défauts et suivi des données pour diagnostic et analyse.
• Outils PC : configuration des paramètres, affichage oscilloscope, gestion multi-appareils et réglage du couple pour mise en service et surveillance.
• Connectique et logique robustes : opérations arithmétiques/logiques multi-appareils, réglages de canaux secondaires, jusqu'à 10 blocs fonction avec 3 entrées chacun.
• Commutation de paramètres multi-moteurs : stockage de 4 jeux de paramètres moteurs pour changement rapide sans modification matérielle.
• Macros d'application intégrées : contrôle de tension, équilibrage de puissance, positionnement dual-PG, PID double indépendant, mode lutte incendie, etc.
• Mise à jour d'auto-calage moteur : correction en ligne des paramètres moteurs pour adaptation précise à différentes spécifications.

Configuration d'extension

• Grande extensibilité avec multiples interfaces d'extension ; supporte jusqu'à trois cartes d'extension simultanément.
• Support des bus de terrain et principaux protocoles disponibles (PROFIBUS, PROFINET, EtherCAT, Ethernet/IP).

Applications

• Agroalimentaire : ventilateurs, centrifugeuses, séparateurs, malaxeurs, broyeurs — contrôle de procédé précis, économies d'énergie, STO (SIL3) et clavier bilingue pour opération simplifiée.
• Militaire / Marine / Sous-marins : convoyeurs et systèmes critiques — conçu pour brouillard salin, condensation, vibrations et immersion temporaire ; option filtre C2 et alimentation externe +24 V pour communications en cas de perte d'alimentation principale.
• Pompes paysagères urbaines / Ventilateurs extérieurs / Transport ferroviaire : compresseurs, pompes, CVC extérieurs — efficacité énergétique, rampes ACC/DEC réglables et fonctionnement fiable sur le long terme.
• Métallurgie, mines, industrie lourde : ventilateurs et pompes — construction étanche à la poussière et résistante à la corrosion pour prévenir les pannes liées à la contamination ; IP66 jusqu'à 22 kW (IP55 jusqu'à 90 kW disponible).

Spécifications techniques

• Type de moteur : moteur asynchrone 3 phases, moteur synchrone à aimant permanent, moteur à réluctance synchrone.
• Modes de contrôle : V/F, SVC, FVC et commande VF en split.
• Modulation : PWM.
• Plage de contrôle de vitesse : SVC : charge nominale 1:200
  FVC : charge nominale 1:1000.
• Stabilité de vitesse : SVC : ±0,5 % (3PH AM), ±0,1 % (PMSM)
  FVC : ±0,02 %.
• Couple de démarrage : SVC : 150 % du couple nominal à 0,25 Hz
  FVC : 200 % du couple nominal à 0 Hz.
• Temps de réponse du couple : SVC : <10 ms ; FVC : <5 ms.
• Précision du couple : SVC : ±5 % ; FVC : ±2,5 %.
• Précision de fréquence : DI : fréquence max × (±0,01 %) ; AI : fréquence max × (±0,2 %).
• Résolution de fréquence : DI : 0,01 Hz ; AI : fréquence max × ±0,05 %.
• Harmoniques de tension d'entrée : <5 %.
