Moteur linéaire DC TLSA-140-C1

brushlessà entraînement directplat

Introduction

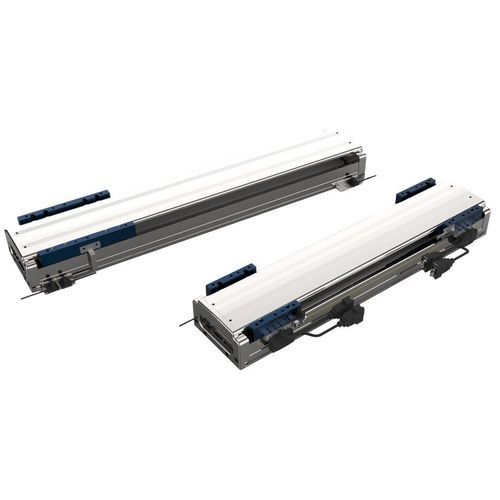

La série TLSA-140-C1 est un module de moteur linéaire haute précision et haute rigidité conçu pour l'automatisation de précision, les équipements semi-conducteurs, la manutention industrielle et les plateformes de mouvement linéaire. Le module propose des longueurs personnalisables et constitue un élément de transmission principal pour permettre la production automatisée, améliorer le débit et la répétabilité, et réduire les erreurs de procédé et les coûts.

Modèles et paramètres du moteur linéaire
T (mm) : 80, 128, 176, 224, 272, 320, 368, 416, 464, 512, 560, 608, 656, 704, 752, 800, 848, 896
A (mm) : 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34, 58, 22, 46, 10, 34
Longueur (mm) : 240, 288, 336, 384, 432, 480, 528, 576, 624, 672, 720, 768, 816, 864, 912, 960, 1008, 1056

T (mm) (extension) : 944, 992, 1040, 1088, 1136, 1184, 1232, 1280, 1328, 1376, 1424, 1472, 1520, 1568, 1616, 1664, 1712, 1760
A (mm) (extension) : 58, 22, 46, 10, 34, 58, 22, 46, 10, 58, 22, 46, 70, 34, 58, 22, 46, 70
Longueur (mm) (extension) : 1104, 1152, 1200, 1248, 1296, 1344, 1392, 1440, 1488, 1536, 1596, 1644, 1692, 1740, 1788, 1836, 1884, 1932, 1980

Configuration & Paramètre de performance
Moteur : TCL-030-C1-5.0 — Longueur du câble d'alimentation : 5 m
Entraînements : 3 A nominal — Courant de pointe : 12 A
Rétroaction : échelle magnétique (résolution 1 μm) ; échelle optique (résolution 0,5 μm)
Guide : rails de guidage doubles Type 15
Performance : poussée continue 86 N ; poussée de pointe 270 N
Longueur : modules en longueurs spéciales personnalisables selon les exigences du client
Précision : répétabilité échelle magnétique ±5 μm/500 mm ; répétabilité échelle optique ±2 μm/500 mm
Rectitude : ±5 μm/300 mm
Référence de poids : course 80 mm = 5,8 kg ; chaque 48 mm supplémentaires ajoute 0,75 kg
Installation : montage horizontal ou latéral

Caractéristiques / spécifications techniques

• Série : TLSA-140-C1
• Moteur exemple : TCL-030-C1-5.0 (câble d'alimentation 5 m)
• Courant d'entraînement : 3 A nominal ; 12 A pic
• Options de rétroaction : échelle magnétique 1 μm ; échelle optique 0,5 μm
• Type de guidage : rails de guidage doubles Type 15
• Poussée continue : 86 N
• Poussée de pointe : 270 N
• Répétabilité : magnétique ±5 μm/500 mm ; optique ±2 μm/500 mm
• Rectitude : ±5 μm/300 mm
• Poids : 5,8 kg pour 80 mm de course ; +0,75 kg par 48 mm supplémentaires
• Modes d'installation : horizontal ou latéral
• Longueurs : personnalisables / sur demande
